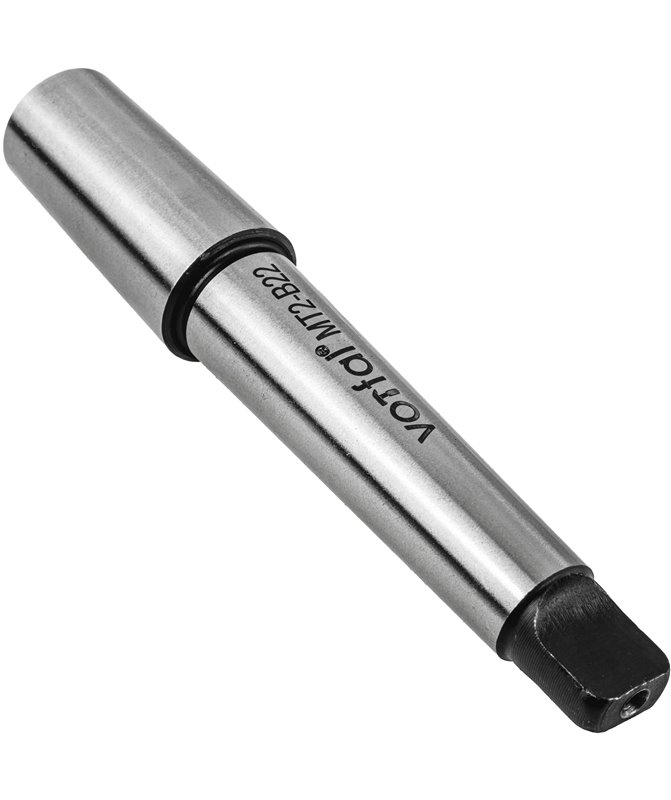

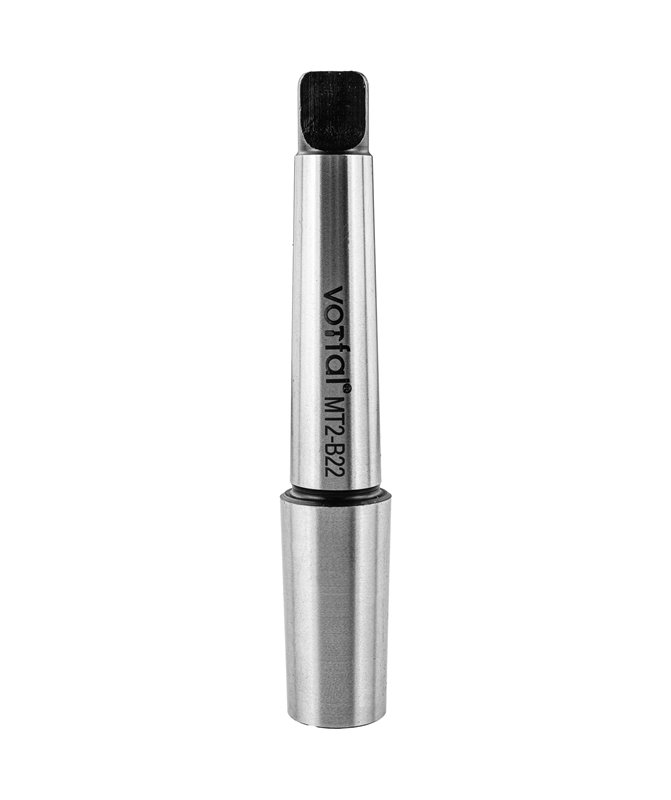

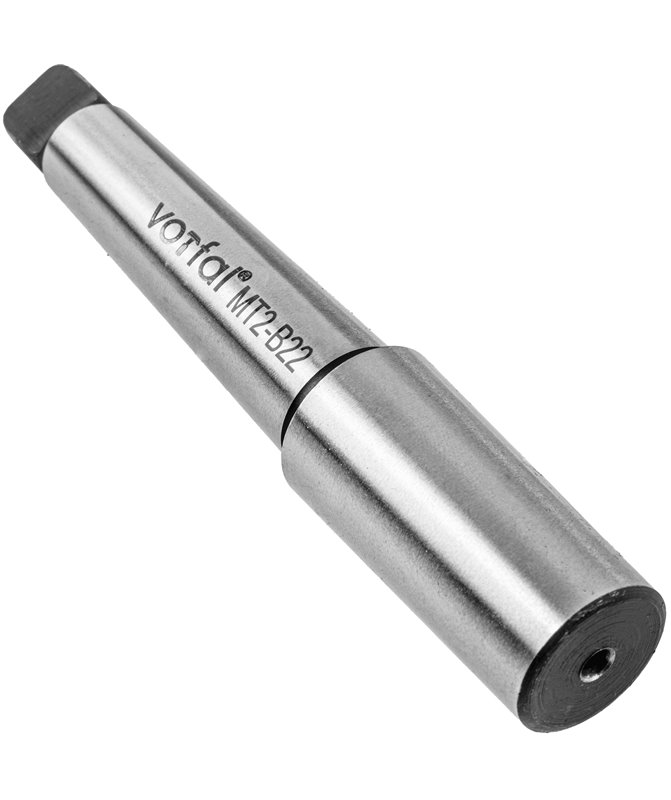

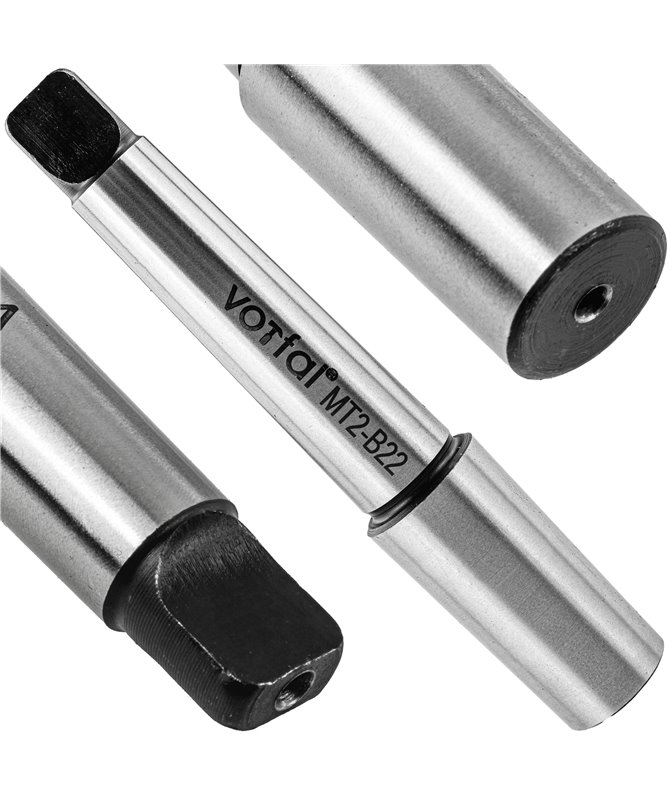

Trzpień wiertarski ze stożkiem Morse'a MK2 i mocowaniem uchwytu B22, zakończenie z płetwą

Trzpień wiertarski MK2 / B22 z płetwą – łącznik wrzeciona z uchwytem

🔧 Profesjonalny trzpień wiertarski Morse'a MK2 z mocowaniem B22, przeznaczony do montażu uchwytów wiertarskich w wiertarkach stołowych, kolumnowych, frezarkach, tokarkach oraz innych obrabiarkach wyposażonych w gniazdo Morse'a MK2. Trzpień stanowi element łączący wrzeciono maszyny z uchwytem wiertarskim. To wyposażenie podstawowe w warsztacie wyposażonym w obrabiarki.

To element z pozoru drobny, ale kluczowy dla dokładności całej maszyny. Precyzyjnie wykonane powierzchnie stożkowe zapewniają pewne osadzenie, stabilną pracę oraz prawidłowe przenoszenie momentu obrotowego. Każda niedokładność zarysu przekłada się wprost na bicie uchwytu, a więc i wiertła – a bicie oznacza otwory o zawyżonej średnicy i szybsze zużycie narzędzi. Zasada samozakleszczania tłumaczy popularność tego mocowania.

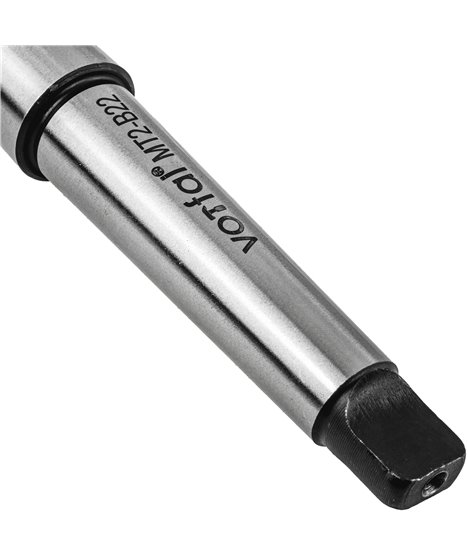

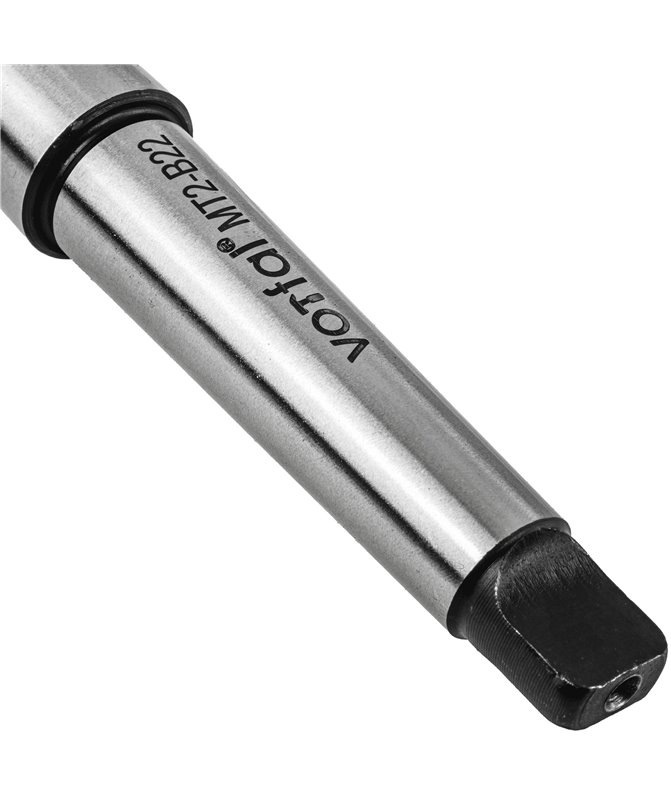

Trzpień ma dwa różne mocowania na dwóch końcach, bo łączy dwa różne systemy. Od strony maszyny jest to stożek Morse'a MK2 zakończony płetwą. Płetwa umożliwia prawidłowe osadzenie elementu we wrzecionie kompatybilnej maszyny oraz ułatwia jego wybijanie – to rozwiązanie powszechnie stosowane w profesjonalnych obrabiarkach, pozwalające na szybki montaż bez konieczności stosowania dodatkowych śrub mocujących. Dokładność wykonania przekłada się wprost na jakość obróbki.

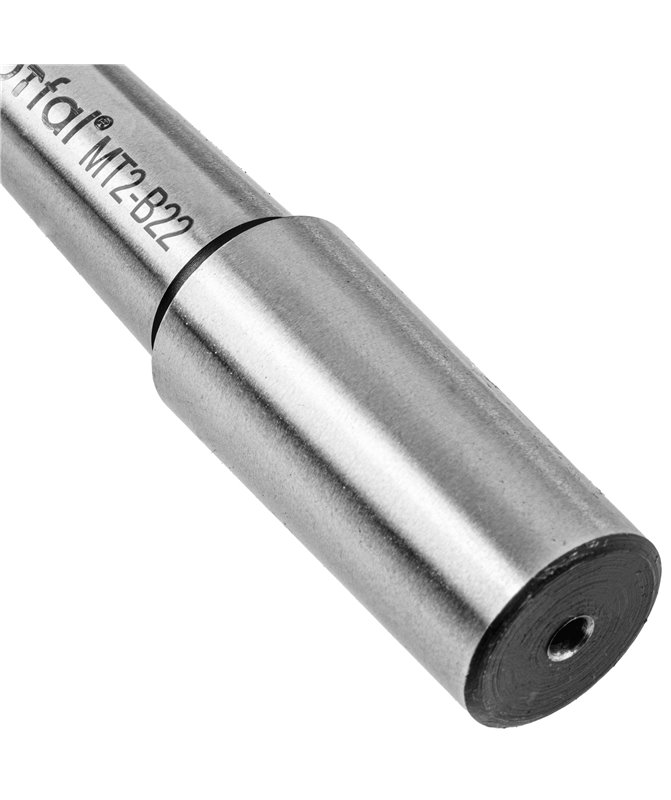

Druga strona trzpienia posiada stożek B22, przeznaczony do montażu kompatybilnego uchwytu wiertarskiego. Połączenie stożkowe pozwala uzyskać sztywne i stabilne mocowanie, co ma znaczenie podczas precyzyjnego wiercenia. Oznaczenie B22 odnosi się do znormalizowanego stożka stosowanego w uchwytach wiertarskich – jest to rozmiar spotykany przy uchwytach o średnim zakresie mocowania. Zgodność rozmiarów decyduje o możliwości pracy narzędziem.

Warto rozumieć, dlaczego oba połączenia działają bez śrub. Stożek Morse'a to połączenie samozakleszczające: kąt zbieżności jest tak mały, że po wciśnięciu narzędzia tarcie wystarcza do przeniesienia momentu obrotowego, a im większe obciążenie, tym mocniej element osadza się w gnieździe. Ta sama zasada działa po stronie B22, między trzpieniem a uchwytem. Konstrukcja jest metalowa, a montaż odbywa się przez osadzenie stożkowe. Sposób demontażu ma tu znaczenie dla trwałości elementu.

Najważniejsze zalety:

• ✅ Stożek Morse'a MK2 – standardowe gniazdo w obrabiarkach warsztatowych. Praca narzędziami o różnych rozmiarach.
• ✅ Mocowanie B22 – do kompatybilnych uchwytów wiertarskich. Szeroki zakres zastosowania.
• ✅ Zakończenie z płetwą – prawidłowe osadzenie i łatwe wybijanie. Mniejsze bicie narzędzia.
• ✅ Precyzyjne powierzchnie stożkowe – pewne osadzenie i mała bijność. Szybka zmiana narzędzia.
• ✅ Montaż bez śrub – połączenie samozakleszczające. Łatwiejsza obsługa maszyny.
• ✅ Konstrukcja metalowa – przenoszenie momentu obrotowego. Oszczędność na dodatkowym osprzęcie.

⚙️ Dane techniczne

🛠️ Zastosowanie

Trzpień przeznaczony jest do maszyn wyposażonych w gniazdo Morse'a MK2.

• 🔩 Wiertarki stołowe – montaż uchwytu wiertarskiego we wrzecionie. Najczęstsze zastosowanie w warsztacie.
• 🔩 Wiertarki kolumnowe – najczęstsze zastosowanie trzpienia. Praca przy toczeniu i wierceniu.
• 🔩 Tokarki – mocowanie uchwytu w koniku. Obróbka elementów metalowych.
• 🔩 Frezarki – adaptacja uchwytu wiertarskiego. Maszyny o standardowym gnieździe.
• 🔩 Obrabiarki warsztatowe – maszyny z gniazdem MK2. Narzędzia z chwytem stożkowym.
• 🔩 Precyzyjne wiercenie – sztywne i stabilne mocowanie. Wyposażenie zakładu produkcyjnego.

📋 Jak używać – krok po kroku:

1. Sprawdź, czy maszyna ma gniazdo Morse'a MK2, a uchwyt mocowanie B22. Niezgodność rozmiarów uniemożliwia montaż.
2. Dokładnie oczyść i odtłuść obie powierzchnie stożkowe. Zanieczyszczenia powodują obracanie się w gnieździe.
3. Osadź uchwyt wiertarski na stożku B22 jednym pewnym dociśnięciem. Ustawienie płetwy zabezpiecza przed obrotem.
4. Wsuń trzpień we wrzeciono, ustawiając płetwę w wycięciu. Tarcie przenosi cały moment obrotowy.
5. Sprawdź bicie uchwytu przed rozpoczęciem pracy. Bicie oznacza nieprawidłowe osadzenie.
6. Po pracy wybij trzpień klinem, opierając się o płetwę. Klin chroni zarys stożka przed uszkodzeniem.

⚠️ Ważne: skuteczność mocowania stożkowego zależy wyłącznie od czystości powierzchni – wiór, kropla oleju albo warstwa smaru między stożkami wystarczą, żeby trzpień zaczął obracać się w gnieździe. Skutkiem jest zatarcie i trwałe uszkodzenie zarówno trzpienia, jak i wrzeciona maszyny, a naprawa wrzeciona bywa kosztowniejsza niż wartość obrabiarki. Zawsze oczyść i odtłuść powierzchnie przed montażem i nigdy ich nie smaruj. Nie używaj trzpienia z zarysowaną albo zdeformowaną powierzchnią stożkową. Do wybijania stosuj klin przeznaczony do tego celu, opierając się o płetwę – uderzanie młotkiem po korpusie niszczy zarys stożka. Przy pracy na obrabiarkach stosuj okulary ochronne, nie zakładaj rękawic ani luźnej odzieży i zawsze zatrzymuj maszynę przed zmianą narzędzia.

Warto na koniec wyjaśnić samo oznaczenie. Numer przy skrócie MK określa wielkość stożka: im wyższy, tym większa średnica i tym większy moment, jaki połączenie przeniesie. Mniejsze wiertarki stołowe mają zwykle gniazdo MK2, większe wiertarki kolumnowe i tokarki MK3 lub MK4. Ponieważ narzędzia bywają dostępne w różnych rozmiarach chwytu, zgodność systemu sprawdza się przed zakupem — dopasowanie jest tu warunkiem, a nie kwestią wygody.

❓ Najczęściej zadawane pytania

🔹 Jakie mocowania ma trzpień?
Stożek Morse'a MK2 od strony maszyny i stożek B22 do uchwytu wiertarskiego. Zakres obejmuje najczęściej spotykane rozmiary.

🔹 Do czego służy płetwa?
Umożliwia prawidłowe osadzenie trzpienia we wrzecionie i ułatwia jego wybijanie po zakończeniu pracy. To rozwiązanie standardowe w obrabiarkach.

🔹 Czy potrzebne są śruby mocujące?
Nie. Stożek Morse'a to połączenie samozakleszczające – tarcie wystarcza do przeniesienia momentu obrotowego. Zasada działania różni się od połączeń śrubowych.

🔹 Czy uchwyt wiertarski jest w zestawie?
Nie. To sam trzpień, przeznaczony do montażu kompatybilnego uchwytu z mocowaniem B22. Elementy dobiera się do posiadanej maszyny.

🔹 Czy powierzchnie stożkowe trzeba smarować?
Nie, wręcz przeciwnie. Muszą być czyste i odtłuszczone – warstwa smaru sprawia, że trzpień zaczyna obracać się w gnieździe. To najczęstszy błąd przy tego typu mocowaniach.

🔹 Do jakich maszyn pasuje trzpień?
Do wiertarek stołowych i kolumnowych, tokarek, frezarek i innych obrabiarek z gniazdem Morse'a MK2. Zgodność warto sprawdzić przed zakupem.
