Blokada rozrządu BMW M42 M44 M50 M52 M54 M56 – uchwyt wałka, trzpień GMP i klucz VANOS

🔧 Blokada rozrządu BMW M50 M52 M54 to zestaw narzędzi do ustawiania silnika podczas demontażu i montażu łańcucha rozrządu w benzynowych silnikach BMW. Obejmuje czterocylindrowe jednostki M42 i M44 oraz sześciocylindrowe M50, M52, M52TU, M54 i M56, a także wersje amerykańskie S50US i S52US. Narzędzia są również kompatybilne z niektórymi czterocylindrowymi i sześciocylindrowymi silnikami BMW bez systemu VANOS.

Silniki M50, M52 i M54 to klasyczne rzędowe szóstki, które napędzały takie modele jak 320i, 325i, 328i, 330i, 520i, 525i czy 530i, a także X3, X5, Z3 i Z4. Mają łańcuchowy napęd rozrządu i w większości wersji system zmiennych faz VANOS. Przy wymianie łańcucha, montażu głowicy czy naprawie zespołu VANOS wałki rozrządu i wał korbowy muszą być zablokowane w dokładnie określonym położeniu.

Dlaczego to takie ważne? Przesunięcie wałków rozrządu względem wału korbowego lub nieprawidłowe ustawienie jednostki VANOS skutkuje nierówną pracą, spadkiem mocy, błędami sterownika, a w skrajnych przypadkach kolizją zaworów z tłokami. Zestaw zawiera narzędzia do każdego z tych punktów, dzięki czemu silnik złożysz zgodnie z wymaganiami producenta.

W komplecie znajdziesz uchwyt do ustawiania wałka rozrządu, który ustawia i utrzymuje wałki w położeniu podczas montażu głowicy i wymiany łańcucha, pin do ustawiania GMP, który blokuje koło zamachowe w górnym martwym punkcie, oraz klucz obrotowy VANOS do regulacji pozycji VANOS w silnikach z pojedynczym VANOS przy jego demontażu i montażu.

To wyposażenie dla warsztatów specjalizujących się w samochodach BMW i miłośników klasycznych modeli E30, E34, E36, E39 i E46, którzy samodzielnie serwisują swoje auta. Szeroki zakres silników sprawia, że jeden zestaw obsłuży wiele generacji popularnych BMW.

Najważniejsze zalety:

• ✅ Trzy kluczowe narzędzia – uchwyt wałka, trzpień GMP i klucz VANOS.
• ✅ Silniki 4- i 6-cylindrowe – M42, M44, M50, M52, M54, M56 i inne.
• ✅ Trzpień GMP do wielu silników – także M60, M62, M70, M73, S54, S62.
• ✅ Obsługa VANOS – regulacja pozycji w silnikach z pojedynczym VANOS.
• ✅ Wiele generacji BMW – od E30 po E60, X3, X5, Z3 i Z4.
• ✅ Bezpieczna wymiana łańcucha – elementy nie przesuną się podczas pracy.

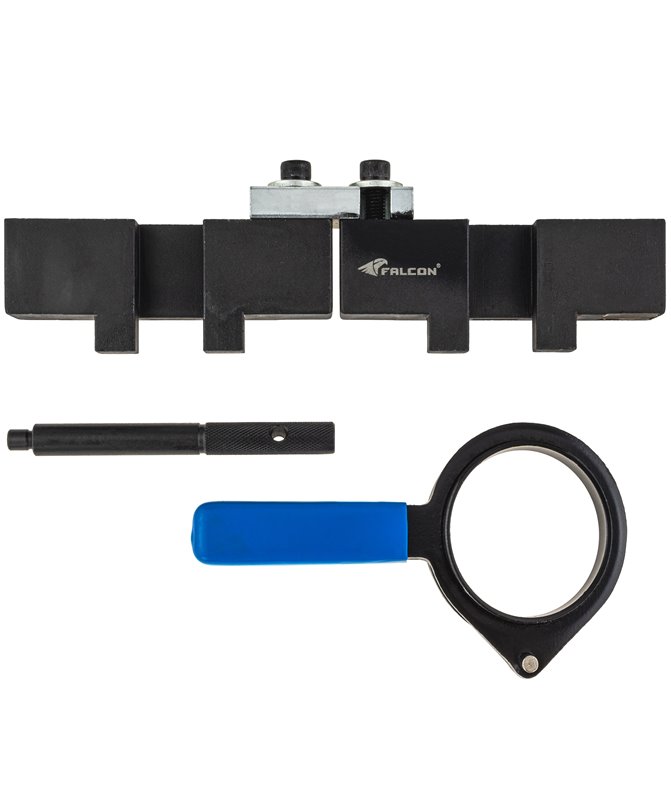

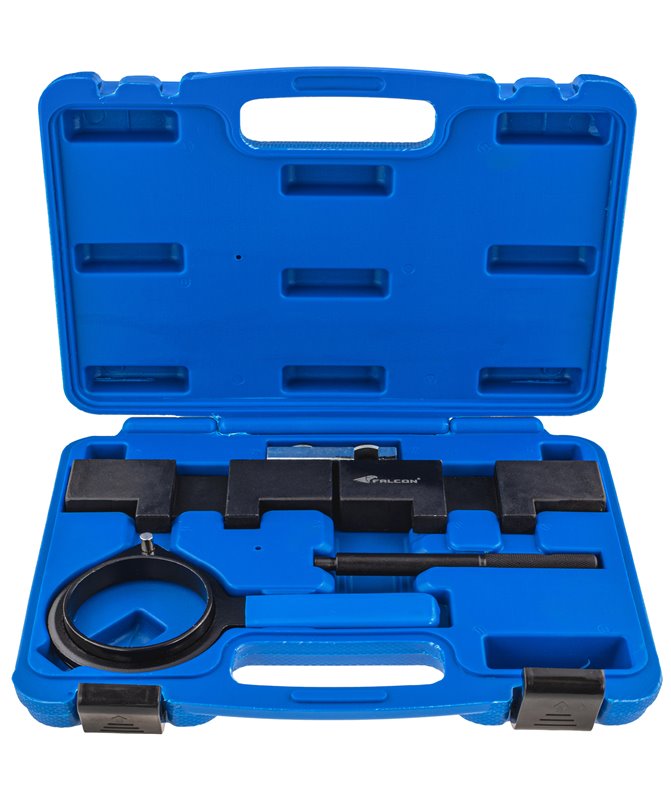

📦 Skład zestawu

• Uchwyt do ustawiania wałka rozrządu – ustawia i utrzymuje wałek w położeniu podczas montażu głowicy i wymiany łańcucha. Silniki: M42, M44, M50, M52, M52TU, M54, M56, S50US, S52US.
• Pin do ustawiania GMP – blokuje koło zamachowe w górnym martwym punkcie przy demontażu wałków lub zespołów VANOS. Silniki: M42, M43, M44, M50, M52, M52TU, M54, M56, M60, M62, M70, M73, S50B30, S50B32, S54, S62.
• Klucz obrotowy VANOS – do regulacji pozycji VANOS w silnikach z pojedynczym VANOS. Silniki: M50, M52, S50US, S52US.

⚙️ Dane techniczne

🛠️ Zastosowanie

Zestaw służy do ustawiania rozrządu przy demontażu i montażu łańcucha, montażu głowicy oraz prac przy VANOS. Przed pracą sprawdź kod silnika – każde z narzędzi ma nieco inną listę kompatybilnych jednostek.

• 🔩 M42 / M44 – E30 318iS (1989–1991), E36 318i/318iS/318ti (1992–2000), Z3 1.9 (1996–2001).
• 🔩 M50 – E36 320i, 325i/325is i 3-Seria, E34 520i, 525i/525ix i 5-Seria (1989–1997).
• 🔩 M52 / S50US – E36 i E46 328i (1996–2001), E39 528i (1996–2000), E36 M3 USA (1995).
• 🔩 M54 2.2 / 2.5 – E46 320i, 325i, 325Ci, 325ti, E39 520i, 525i, E60/E61 520i, 525i, Z3, Z4, X3 2.5i (2001–2006).
• 🔩 M54 3.0 – E46 330i/330Ci, E39 530i, E60 530i, Z3 3.0i, Z4 3.0i, X3 3.0i, X5 3.0i (2001–2006).

📋 Jak używać – krok po kroku:

1. Przygotuj silnik – pracuj na zimnym silniku, odłącz akumulator i zdejmij pokrywę głowicy.
2. Ustaw GMP – obróć wał zgodnie z kierunkiem obrotów silnika do GMP pierwszego cylindra i zablokuj koło zamachowe trzpieniem.
3. Załóż uchwyt wałka – zamontuj uchwyt na wałkach rozrządu, aby utrzymać je w położeniu wzorcowym.
4. Obsłuż VANOS – w silnikach z pojedynczym VANOS użyj klucza obrotowego zgodnie z procedurą.
5. Wymień łańcuch – przeprowadź wymianę napędu rozrządu według instrukcji serwisowej.
6. Zdejmij narzędzia i sprawdź – obróć wał ręcznie o dwa pełne obroty i ponownie skontroluj ustawienie.

⚠️ Ważne: błędne ustawienie rozrządu lub VANOS może spowodować uszkodzenie silnika. Nigdy nie uruchamiaj silnika z założonymi narzędziami i nie obracaj wału rozrusznikiem. Postępuj według instrukcji serwisowej BMW dla konkretnego kodu silnika – silniki z podwójnym VANOS mogą wymagać dodatkowych narzędzi.

❓ Najczęściej zadawane pytania

🔹 Co zawiera zestaw?
Uchwyt do ustawiania wałka rozrządu, pin do ustawiania GMP i klucz obrotowy VANOS.

🔹 Do jakich silników pasuje?
Do benzynowych silników BMW M42, M44, M50, M52, M52TU, M54 i M56, a trzpień GMP także do M60, M62, M70, M73, S54 i S62.

🔹 Czy klucz VANOS pasuje do silnika M54?
Klucz obrotowy jest przeznaczony do silników z pojedynczym VANOS: M50, M52, S50US i S52US.

🔹 Czy zestaw pasuje do silników bez VANOS?
Tak, narzędzia są kompatybilne z niektórymi silnikami 4- i 6-cylindrowymi bez VANOS.

🔹 Czy pasuje do BMW E46 330i?
Tak – E46 330i ma silnik M54B30, który znajduje się na liście zastosowań.

🔹 Czy pasuje do silników N42 i N46?
Nie. Silniki z systemem Valvetronic wymagają innego zestawu narzędzi.
