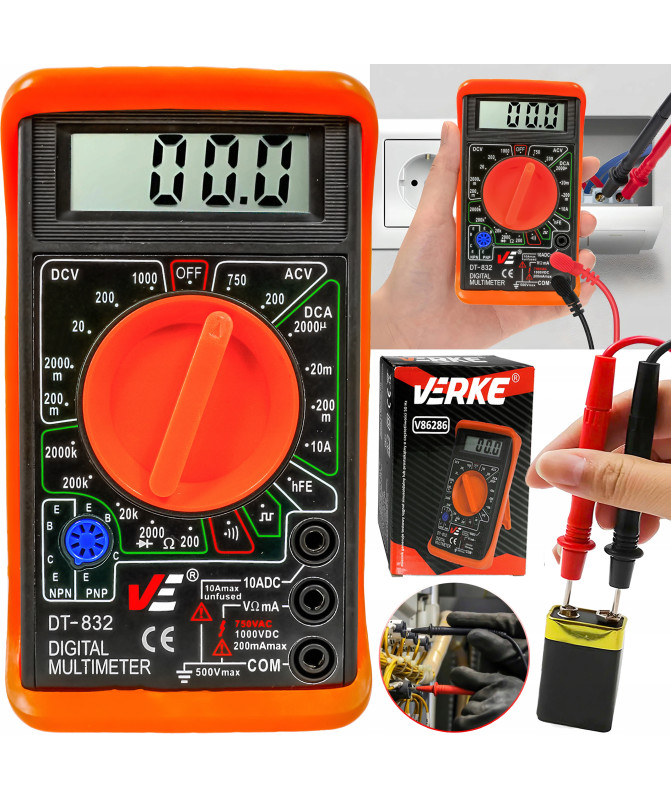

Multimetr cyfrowy z buzzerem – napięcie, prąd, rezystancja, test diod i tranzystorów

⚡ Multimetr cyfrowy to uniwersalny przyrząd pomiarowy, który wykonuje pomiary napięcia stałego i przemiennego, natężenia prądu stałego, rezystancji i ciągłości obwodu, a także test diody i hFE, czyli wzmocnienia stałoprądowego tranzystora w układzie wspólnego emitera. Zaprojektowano go zgodnie z normą EN61010, ma kategorię pomiarową (przepięciową) CAT I i drugą klasę ochronności. To podstawowe wyposażenie każdego, kto naprawia sprzęt elektryczny lub elektroniczny.

Bez miernika większość usterek elektrycznych sprowadza się do zgadywania: czy bateria jest jeszcze dobra, czy przewód nie jest przerwany, czy bezpiecznik działa, czy zasilacz daje napięcie. Multimetr daje odpowiedź w kilka sekund, a funkcja badania ciągłości z sygnałem dźwiękowym pozwala sprawdzić przewody i połączenia bez patrzenia na wyświetlacz. Dzięki temu naprawę zaczynasz od diagnozy, a nie od wymiany podzespołów na chybił trafił.

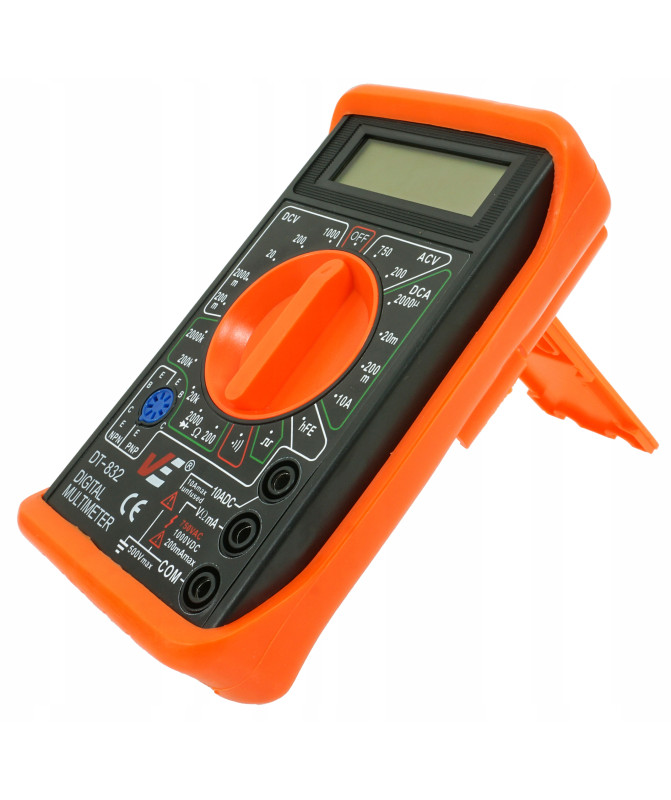

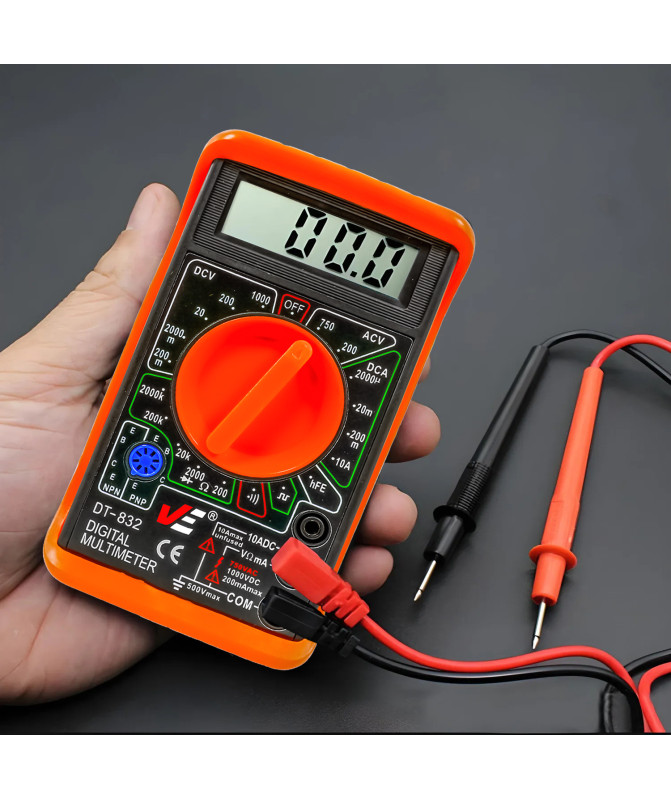

Przyrząd ma wyświetlacz LCD 3 1/2 cyfry z maksymalnym wynikiem 1999. Wyniki są czytelne, a funkcja podświetlenia pozwala korzystać z miernika także w słabo oświetlonych miejscach. Miernik ma również funkcję zapisu ostatniej wartości pomiaru. Odczyt jest czytelny także przy pracy w ciasnych i ciemnych miejscach.

Zakresy pomiarowe obejmują napięcie przemienne 0–750 V, napięcie stałe 0–1000 V, natężenie prądu stałego 0–10 A i rezystancję 0–2 MΩ. Test diody wykonywany jest przy prądzie 1,5 mA i napięciu wstecznym 2,4 V, pomiar hFE obejmuje zakres 1–1000, a test ciągłości działa w zakresie około 0–70 Ω. Miernik zasilany jest baterią 9 V typu 6F22. Zakresy obejmują typowe pomiary spotykane w elektronice, motoryzacji i instalacjach niskonapięciowych.

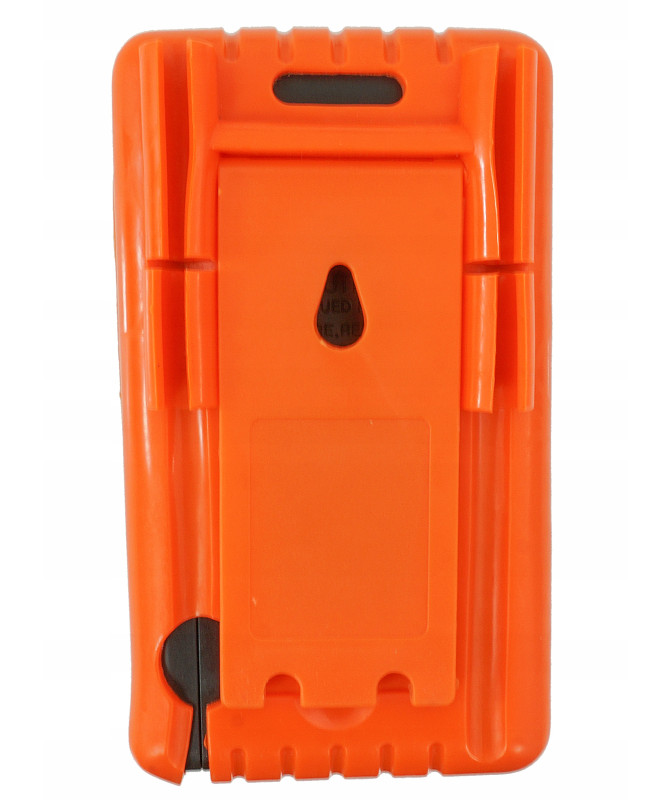

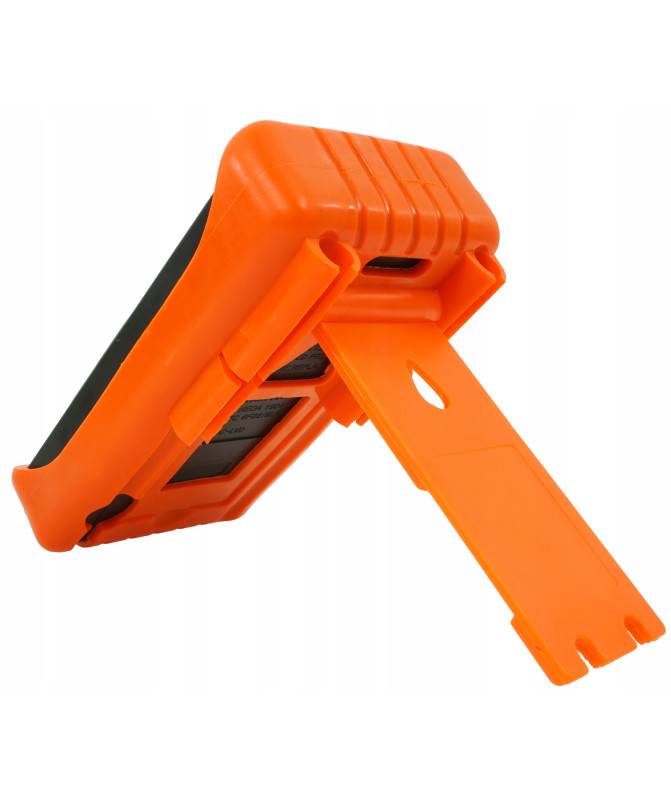

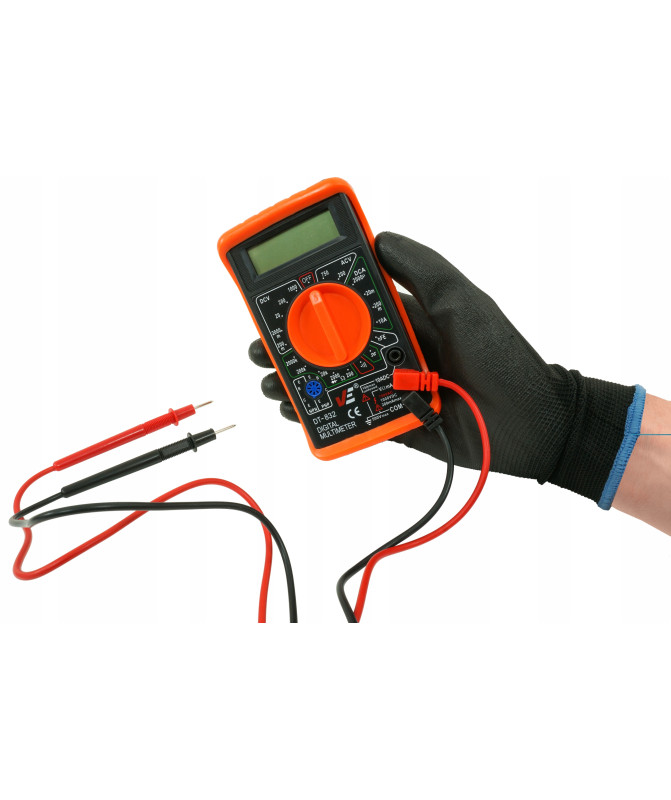

Urządzenie waży 170 g i ma wymiary 126 x 70 x 24 mm, więc bez trudu zmieści się w skrzynce narzędziowej lub torbie serwisowej. Pracuje w temperaturze od 0 do 40°C przy wilgotności poniżej 75%. To praktyczne narzędzie dla elektroników, elektromechaników, serwisantów i majsterkowiczów. Lekka obudowa sprawia, że wygodnie trzyma się go w jednej ręce podczas pomiaru.

Najważniejsze zalety:

• ✅ Szerokie zakresy pomiarowe – napięcie AC i DC, prąd stały, rezystancja.
• ✅ Test ciągłości z buzzerem – szybkie sprawdzanie przewodów i połączeń.
• ✅ Test diody i hFE – pomiary elementów półprzewodnikowych.
• ✅ Czytelny wyświetlacz LCD – z funkcją podświetlenia.
• ✅ Zapis ostatniej wartości – wygodny odczyt po pomiarze.
• ✅ Kompaktowy i lekki – 126 x 70 x 24 mm, 170 g.

📦 Skład zestawu

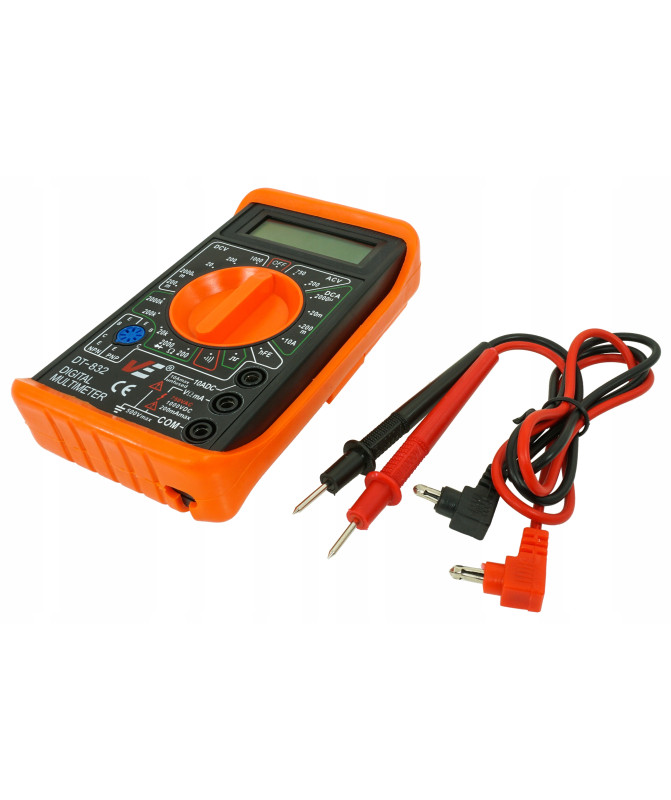

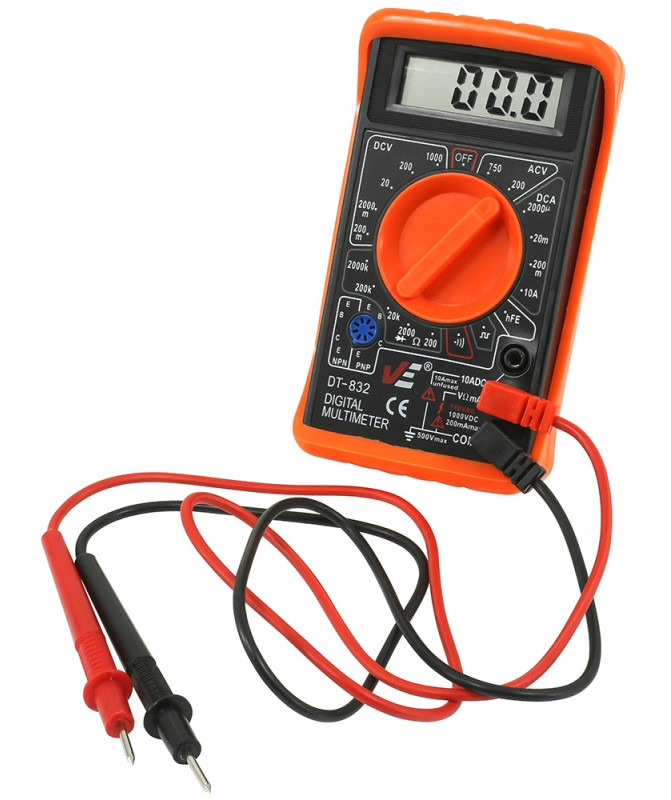

• Multimetr z obudową – gotowy do pracy przyrząd pomiarowy.

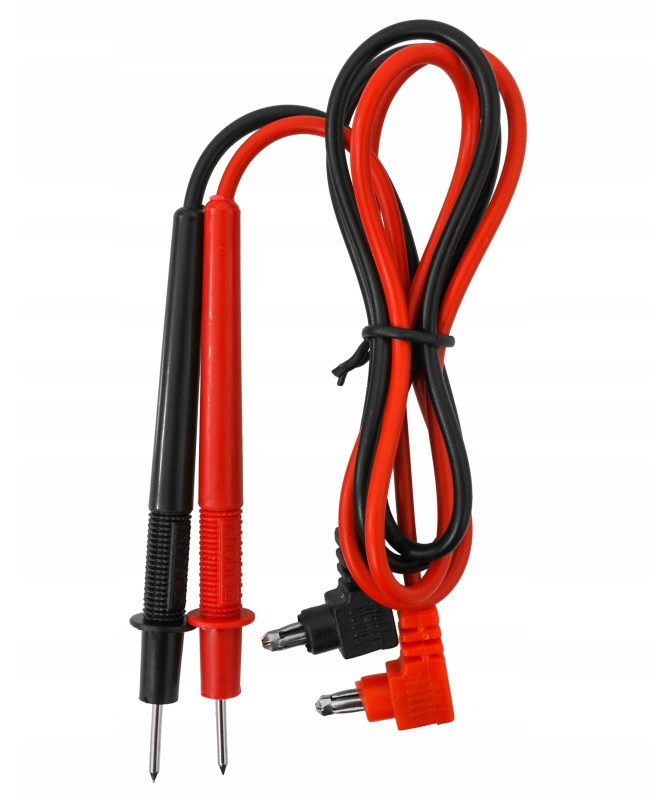

• Uniwersalne przewody pomiarowe – do podłączenia do mierzonego obwodu.
• Bateria 9 V – zasilanie miernika.
• Instrukcja obsługi w języku polskim i oryginalne opakowanie.

⚙️ Dane techniczne

🛠️ Zastosowanie

Multimetr przeznaczony jest do podstawowych pomiarów elektrycznych i elektronicznych. Sprawdzi się przy naprawach sprzętu, pracach z elektroniką, diagnostyce instalacji niskonapięciowych i codziennych pomiarach w warsztacie.

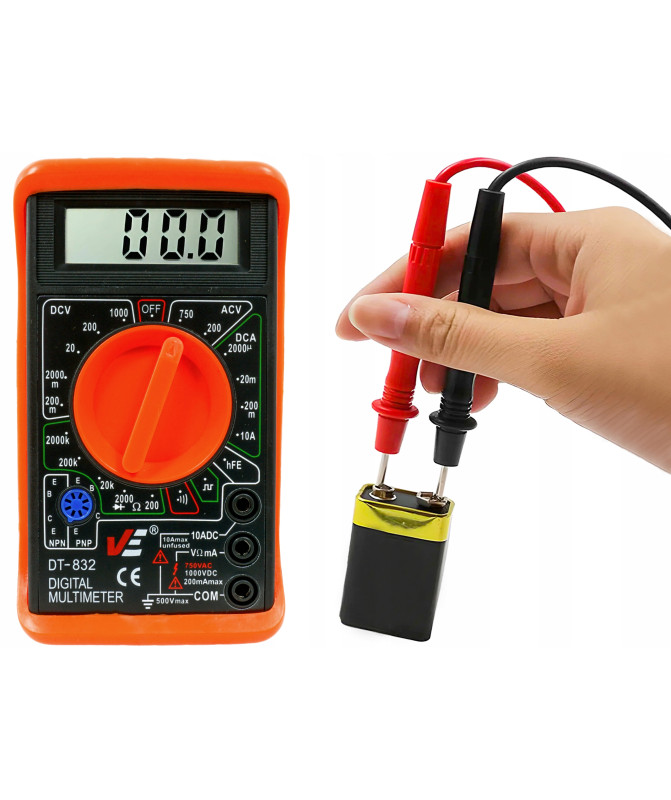

• 🔩 Pomiar napięcia – baterie, akumulatory, zasilacze i obwody. Sprawdzisz, czy bateria lub akumulator ma jeszcze napięcie.
• 🔩 Pomiar prądu stałego – obciążenie obwodów do 10 A. Przydatne przy diagnozowaniu poboru prądu.
• 🔩 Pomiar rezystancji – rezystory, uzwojenia, czujniki. Pomocne przy sprawdzaniu elementów i uzwojeń.
• 🔩 Test ciągłości – przewody, bezpieczniki i połączenia. Najszybszy sposób na znalezienie przerwy w przewodzie.
• 🔩 Elektronika – test diod i pomiar hFE tranzystorów. Podstawowe testy elementów przed montażem.
• 🔩 Motoryzacja i dom – diagnostyka instalacji niskonapięciowych. Diagnostyka oświetlenia i osprzętu w pojazdach.

📋 Jak używać – krok po kroku:

1. Podłącz przewody pomiarowe do właściwych gniazd miernika. Zwróć uwagę na oddzielne gniazdo do pomiaru prądu.

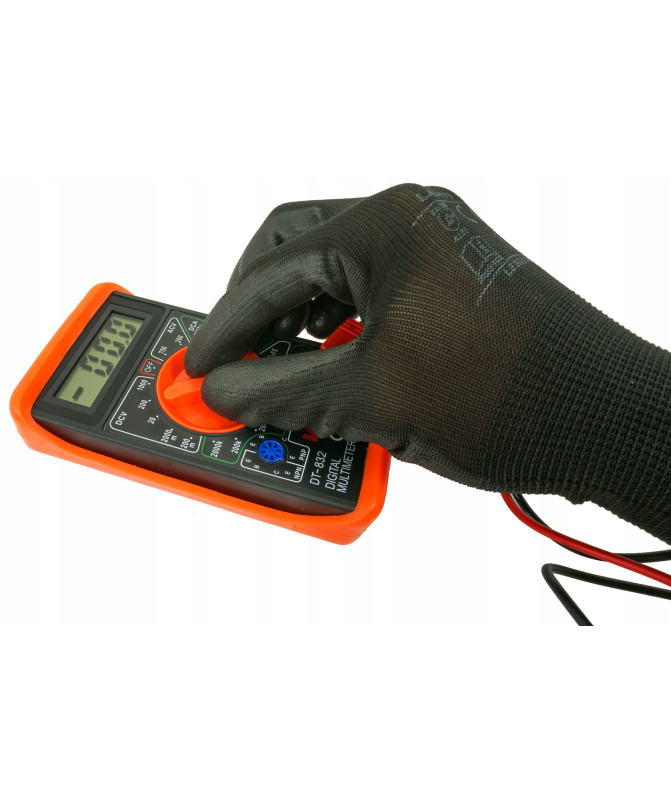

2. Ustaw pokrętło na rodzaj pomiaru i zakres większy niż spodziewana wartość. Zbyt niski zakres może uszkodzić miernik.

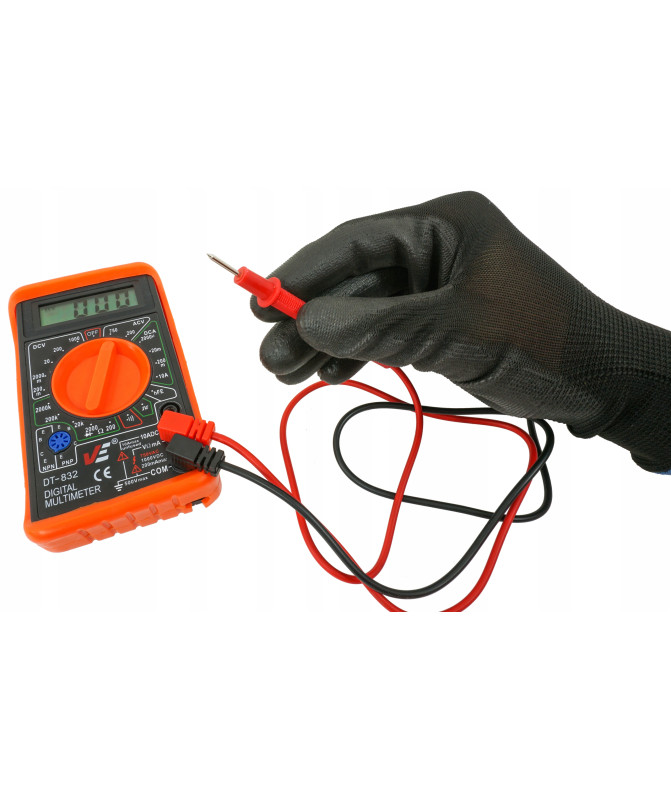

3. Napięcie i rezystancję mierz, przykładając sondy równolegle do badanego elementu. Nie dotykaj metalowych części sond.
4. Prąd mierz, włączając miernik szeregowo w obwód. Nieprawidłowe podłączenie może spowodować zwarcie.
5. Odczytaj wynik z wyświetlacza, a przy badaniu ciągłości zwróć uwagę na sygnał dźwiękowy. Buzzer sygnalizuje zamknięty obwód.
6. Po pracy wyłącz miernik, aby nie rozładować baterii. Bateria wystarczy wtedy na dłużej.

⚠️ Ważne: nigdy nie mierz wartości przekraczających maksymalny zakres pomiarowy miernika. Przyrząd ma kategorię pomiarową CAT I, przeznaczoną do obwodów niepodłączonych bezpośrednio do sieci – nie używaj go do pomiarów w instalacji elektrycznej budynku ani w obwodach zasilania sieciowego. Nie mierz prądu, przykładając sondy do gniazdka. Przed zmianą zakresu odłącz sondy od obwodu, sprawdzaj stan przewodów pomiarowych i nie dotykaj metalowych końcówek sond podczas pomiaru. Prace przy instalacjach elektrycznych powierz osobie z odpowiednimi uprawnieniami.

❓ Najczęściej zadawane pytania

🔹 Jakie pomiary wykonuje miernik?
Napięcie stałe i przemienne, natężenie prądu stałego, rezystancję, ciągłość obwodu, test diody i hFE tranzystora. To zestaw funkcji wystarczający do większości napraw domowych, motoryzacyjnych i prac z elektroniką.

🔹 Jakie są maksymalne zakresy?
750 V AC, 1000 V DC, 10 A prądu stałego i 2 MΩ rezystancji. Nigdy nie przekraczaj tych wartości – grozi to uszkodzeniem miernika i porażeniem.

🔹 Czy miernik ma sygnał dźwiękowy?
Tak – buzzer informuje o ciągłości obwodu. Dzięki temu możesz sprawdzać przewody i połączenia, nie odrywając wzroku od badanego obwodu.

🔹 Jak jest zasilany?
Baterią 9 V typu 6F22, dołączoną do zestawu. Bateria wystarcza na długi czas pracy, bo miernik pobiera niewiele energii.

🔹 Czy mogę mierzyć prąd przemienny?
Miernik mierzy napięcie przemienne, ale pomiar natężenia dotyczy prądu stałego. Do pomiaru prądu przemiennego potrzebny jest miernik z takim zakresem lub cęgi prądowe.

🔹 Czy nadaje się do pomiarów w instalacji domowej?
Miernik ma kategorię CAT I. Oznacza to obwody niepodłączone bezpośrednio do sieci, dlatego nie używaj go do pomiarów w instalacji elektrycznej budynku.
