Blokada rozrządu do silników 1.2, 1.4, 1.6, 2.0 16V i 1.5 dCi, kody D4F, K4J, K4M, F4P, F4R, K9K

Blokada rozrządu do silników 1.2–2.0 16V i 1.5 dCi – kody D4F, K4J, K4M, F4P, F4R, K9K

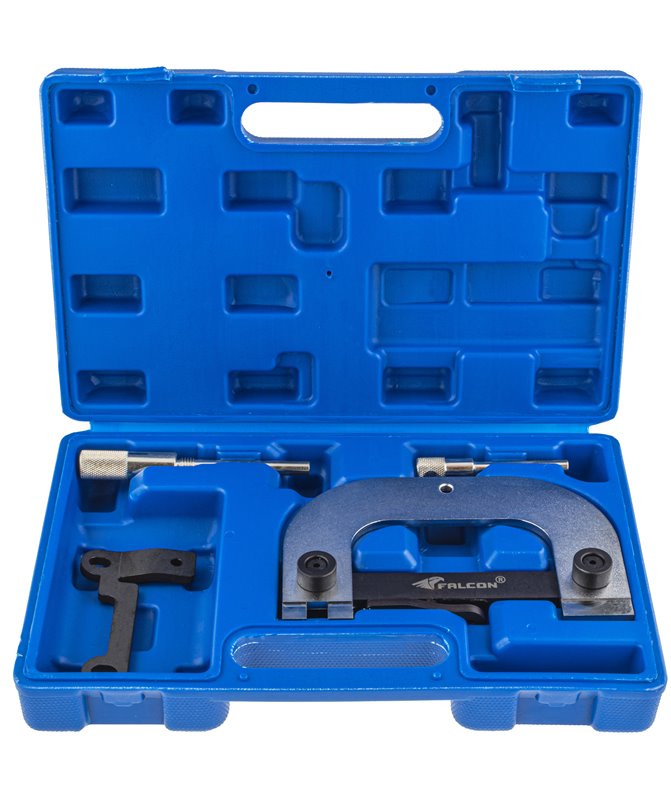

🔧 Zestaw blokad rozrządu wyróżnia się szeroką kompatybilnością. Obsługuje silniki o pojemnościach 1.2, 1.4, 1.6, 1.8 i 2.0 16V oraz wysokoprężny 1.5 dCi, a wśród obsługiwanych kodów silników znajdują się D4F, K4J, K4M, F4P, F4R, F5R740, K9K oraz FR720.

Blokada rozrządu to narzędzie, bez którego wymiana paska rozrządu sprowadza się do zgadywania. Wał korbowy i wałki rozrządu muszą pracować w ściśle określonym wzajemnym położeniu – to ono decyduje, kiedy zawory otwierają się względem ruchu tłoków. Po zdjęciu paska nic nie utrzymuje tego położenia: wałki obracają się pod naciskiem sprężyn zaworowych, a wał korbowy pod własnym ciężarem.

Konsekwencje przesunięcia są poważne. W silnikach o konstrukcji kolizyjnej – a takie są praktycznie wszystkie nowoczesne jednostki – przesunięcie faz nawet o jeden ząb powoduje, że zawory spotykają się z tłokami. W najlepszym razie kończy się to nierówną pracą i utratą mocy, w najgorszym pogięciem zaworów i naprawą kosztowniejszą niż wartość samochodu.

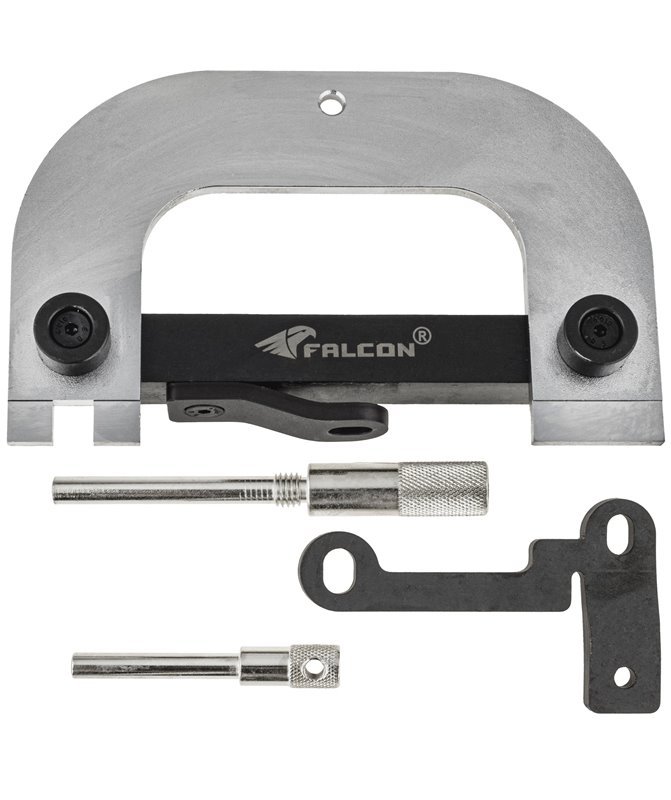

Blokady ustalają położenie mechanicznie, wchodząc w przewidziane przez producenta silnika otwory i szczeliny w wałkach oraz w kole zamachowym. Dzięki temu wszystko pozostaje na miejscu przez cały czas wymiany, a po zamontowaniu nowego paska masz pewność, że fazy odpowiadają fabrycznym – bez polegania na znacznikach, które bywają starte albo zamalowane.

Wartością tego kompletu jest zakres zastosowania. Obejmuje popularne silniki spotykane w wielu modelach i rocznikach – od małych jednostek benzynowych po diesla 1.5 dCi. Dla warsztatu oznacza to jeden zestaw zamiast kilku, a dla osoby naprawiającej własny samochód – narzędzie, które przyda się także przy kolejnym pojeździe z tej samej rodziny silników.

Najważniejsze zalety:

• ✅ Szeroka kompatybilność – wiele modeli, roczników i kodów silników.
• ✅ Silniki benzynowe i wysokoprężne – od 1.2 po 2.0 16V oraz 1.5 dCi.
• ✅ Mechaniczne ustalenie położenia – bez polegania na startych znacznikach.
• ✅ Powtarzalność ustawienia – fazy rozrządu zgodne z fabrycznymi.
• ✅ Jeden komplet zamiast kilku – oszczędność w warsztacie.
• ✅ Ochrona silnika – eliminacja najczęstszego błędu przy wymianie rozrządu.

⚙️ Dane techniczne

🛠️ Zastosowanie

Zestaw przeznaczony jest do prac przy układzie rozrządu. Poniżej wykaz modeli i roczników wskazanych przez producenta – przed zakupem koniecznie porównaj kod silnika swojego pojazdu z listą, bo to on, a nie sam model, decyduje o zgodności.

• 🔩 Clio II (99-04) i Clio III/Sport (06-12) – silniki benzynowe i wysokoprężne.
• 🔩 Laguna (98-01), Laguna II (01-07) i Laguna III (07-12) – trzy generacje.
• 🔩 Megane (99-03), Megane II (02-10) i Megane III/Sport (08-12) – wraz z wersją Megane/Scenic (99-00).
• 🔩 Scenic/RX4 (99-03) i Scenic/Grand Scenic II (03-09) – rodzina jednobryłowa.
• 🔩 Espace/Grand Espace (98-02) i Espace/Grand Espace IV (02-10) – większe jednostki.
• 🔩 Traffic II (01-11), Primastar X83 (02-11) i Vivaro (01-11) – dostawcze bliźniaki.
• 🔩 Kubistar X76 (03-09) – wersja dostawcza.
• 🔩 Logan (06-), Logan II (12-), Logan MCV II, Sandero (08-) i Sandero II (12-) – wersje z silnikiem 1.2.

📋 Jak używać – krok po kroku:

1. Sprawdź kod silnika swojego pojazdu i porównaj go z listą obsługiwanych jednostek.
2. Postępuj zgodnie z dokumentacją serwisową konkretnego silnika – procedura różni się między jednostkami.
3. Ustaw silnik w położeniu przewidzianym przez producenta, obracając wałem korbowym w kierunku pracy.
4. Osadź blokady w przewidzianych otworach, bez używania siły.
5. Wymień pasek i napinacze, a następnie usuń wszystkie blokady.
6. Obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce.

⚠️ Ważne: wymiana rozrządu to naprawa, w której błąd kończy się zniszczeniem silnika – jeśli nie masz doświadczenia i dokumentacji serwisowej dla konkretnej jednostki, zleć ją warsztatowi. Blokady służą wyłącznie do ustalania położenia wałków, nigdy do przytrzymywania ich przy odkręcaniu śrub: przyłożenie momentu do zablokowanego wałka łamie trzpień blokady albo uszkadza wałek. Nigdy nie obracaj wałem korbowym przy założonych blokadach i nie wciskaj trzpieni na siłę – jeśli nie wchodzą swobodnie, położenie silnika jest nieprawidłowe. Wałem obracaj zawsze w kierunku normalnej pracy silnika, nigdy wstecz. Po zakończeniu pracy upewnij się, że wyjąłeś wszystkie elementy blokujące, zanim uruchomisz silnik. Wraz z paskiem wymieniaj rolki i napinacz, a przy pracach pod pojazdem stosuj podstawki warsztatowe.

Warto wiedzieć, dlaczego przy tej naprawie nie wystarczą same znaczniki na kołach pasowych. Znaczniki fabryczne bywają starte, zamalowane przy poprzedniej naprawie albo po prostu niewidoczne bez demontażu kolejnych elementów. Co gorsza, przy silnikach z fazowym ustawieniem wałków nie da się na ich podstawie sprawdzić, czy wałek nie przesunął się względem koła. Blokady mechaniczne działają inaczej: albo trzpień wejdzie w otwór, albo nie – nie ma tu miejsca na interpretację ani na pomyłkę o ząb.

❓ Najczęściej zadawane pytania

🔹 Do jakich silników pasuje zestaw?
Do jednostek o pojemnościach 1.2, 1.4, 1.6, 1.8 i 2.0 16V oraz 1.5 dCi, o kodach D4F, K4J, K4M, F4P, F4R, F4Rt, F5R740, K9K i FR720.

🔹 Jak sprawdzić, czy zestaw pasuje do mojego auta?
Porównaj kod silnika, a nie tylko model i rocznik. Ten sam model bywa produkowany z różnymi jednostkami, a zgodność zależy właśnie od silnika.

🔹 Po co w ogóle blokować rozrząd?
Po zdjęciu paska wałki obracają się pod naciskiem sprężyn zaworowych. Blokady utrzymują wszystko w położeniu fabrycznym przez cały czas wymiany.

🔹 Co się stanie przy przesunięciu o jeden ząb?
W silnikach kolizyjnych zawory mogą spotkać się z tłokami. Skutkiem bywa pogięcie zaworów i kosztowna naprawa głowicy.

🔹 Czy blokadą można przytrzymać wałek przy odkręcaniu śruby?
Nie. Blokady służą wyłącznie do ustalania położenia – przyłożenie momentu łamie trzpień albo uszkadza wałek.

🔹 Jak sprawdzić, czy wszystko ustawiłem prawidłowo?
Po zamontowaniu paska obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce.
