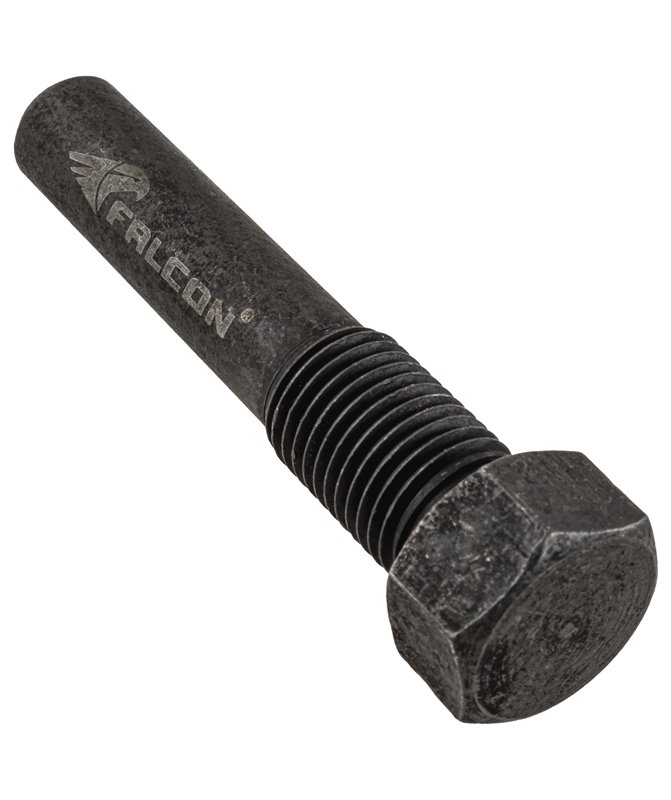

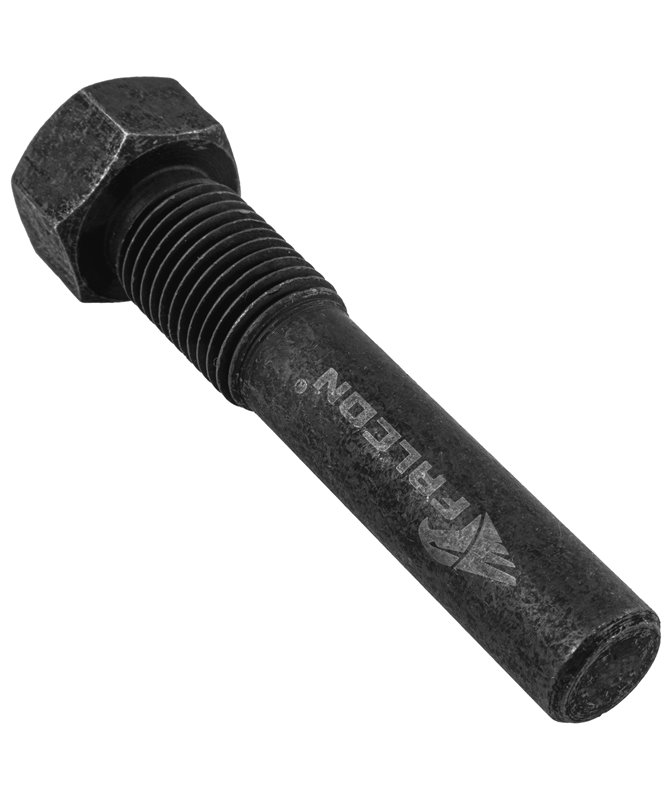

Trzpień blokujący wał korbowy z gwintem M14x1,5 do silników FSI i TFSI, blokowanie w pozycji GMP

Trzpień blokujący wał korbowy M14x1,5 – silniki FSI i TFSI, pozycja GMP

🔧 Trzpień przeznaczony do blokowania wału korbowego w pozycji GMP podczas prac przy rozrządzie. Ułatwia wymianę paska rozrządu oraz demontaż i montaż śruby wału korbowego w wybranych silnikach FSI i TFSI. To narzędzie obowiązkowe przy każdej poważniejszej pracy przy rozrządzie.

GMP oznacza górny martwy punkt – położenie, w którym tłok pierwszego cylindra znajduje się w najwyższym punkcie swojego ruchu. To punkt odniesienia dla całego układu rozrządu: względem niego ustawia się położenie wałków, a więc i momenty otwarcia zaworów. Znaczniki fabryczne bywają starte albo zamalowane przy poprzedniej naprawie.

Trzpień wkręca się w gwintowany otwór w kadłubie, wchodząc w wycięcie w wale korbowym albo w kole zamachowym. Od tej chwili wał nie może się obrócić – ani pod naciskiem sprężyn zaworowych przenoszonym przez rozrząd, ani pod własnym ciężarem tłoków. Bez tego ustalenia praca przy rozrządzie sprowadza się do zgadywania, a w silnikach kolizyjnych przesunięcie faz nawet o jeden ząb powoduje, że zawory spotykają się z tłokami. Koszt narzędzia jest nieporównywalnie niższy od kosztu naprawy silnika.

Drugim zastosowaniem jest demontaż i montaż śruby wału korbowego. Jest ona dokręcona bardzo dużym momentem, a bez unieruchomienia wału nie da się jej ruszyć – wał obraca się razem z kluczem. Tu jednak potrzebna jest ostrożność, o czym szerzej w uwagach o bezpieczeństwie. Dopasowanie do konkretnej rodziny jednostek decyduje o przydatności zestawu.

Trzpień ma gwint M14x1,5 i przeznaczony jest do wybranych silników FSI oraz TFSI. Producent wymienia kilkanaście kodów – od AXU i BAG po CAXA i CAXC. Przed zakupem warto porównać kod swojego silnika z wykazem, bo w obrębie tej samej grupy pojazdów stosowano również jednostki o innym rozwiązaniu blokady. Zgodność z procedurą serwisową ułatwia pracę przy każdym kroku naprawy.

Najważniejsze zalety:

• ✅ Gwint M14x1,5 – pasuje do przewidzianego otworu w kadłubie. Pewność prawidłowego ustawienia.
• ✅ Blokowanie w pozycji GMP – punkt odniesienia dla całego rozrządu. Zgodność z procedurą serwisową.
• ✅ Wymiana paska rozrządu – główne zastosowanie narzędzia. Praca zgodna z zaleceniami producenta.
• ✅ Demontaż śruby wału korbowego – unieruchomienie wału. Narzędzie posłuży przez lata.
• ✅ Kilkanaście obsługiwanych kodów silnika – szeroki zakres jednostek. Jedno narzędzie do wielu pojazdów.
• ✅ Proste rozwiązanie – jeden element zamiast rozbudowanego zestawu. Porządek w wyposażeniu warsztatu.

⚙️ Dane techniczne

🛠️ Zastosowanie

Trzpień przeznaczony jest do prac przy rozrządzie w wybranych jednostkach FSI i TFSI. Przed zakupem porównaj kod silnika swojego pojazdu z wykazem – to on, a nie sam model, decyduje o zgodności.

• 🔩 Wymiana paska rozrządu – ustalenie położenia wału na czas naprawy. Częsta naprawa w serwisie.
• 🔩 Demontaż śruby wału korbowego – unieruchomienie wału. Prace wykonywane co kilkadziesiąt tysięcy kilometrów.
• 🔩 Montaż koła pasowego – prace przy napędzie osprzętu. Serwis okresowy jednostki.
• 🔩 Silniki FSI – jednostki z bezpośrednim wtryskiem benzyny. Prace przy napędzie osprzętu.
• 🔩 Silniki TFSI – wersje doładowane. Naprawy wykonywane na miejscu.
• 🔩 Serwis okresowy – prace wykonywane co kilkadziesiąt tysięcy kilometrów. Podstawowe zastosowanie narzędzia.

📋 Jak używać – krok po kroku:

1. Sprawdź kod silnika swojego pojazdu i porównaj go z wykazem obsługiwanych jednostek. Ten sam model bywa produkowany z różnymi silnikami.
2. Postępuj zgodnie z dokumentacją serwisową konkretnego silnika – procedura różni się między jednostkami. Procedura różni się między jednostkami.
3. Ustaw silnik w położeniu przewidzianym przez producenta, obracając wałem korbowym w kierunku pracy. Położenie musi odpowiadać punktowi odniesienia.
4. Osadź elementy blokujące w przewidzianych otworach, bez używania siły. Opór oznacza nieprawidłowe położenie.
5. Wykonaj naprawę, a następnie usuń wszystkie elementy blokujące. Pozostawiony trzpień niszczy silnik przy rozruchu.
6. Obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po dwóch obrotach potwierdza poprawność.

⚠️ Ważne: prace przy rozrządzie to naprawa, w której błąd kończy się zniszczeniem silnika – jeśli nie masz doświadczenia i dokumentacji serwisowej dla konkretnej jednostki, zleć ją warsztatowi. Blokady służą wyłącznie do ustalania położenia, nigdy do przytrzymywania wałków przy odkręcaniu śrub: przyłożenie momentu do zablokowanego wałka łamie trzpień albo uszkadza wałek. Nigdy nie obracaj wałem korbowym przy założonych blokadach i nie wciskaj trzpieni na siłę – jeśli nie wchodzą swobodnie, położenie silnika jest nieprawidłowe. Wałem obracaj zawsze w kierunku normalnej pracy silnika. Po zakończeniu pracy upewnij się, że wyjąłeś wszystkie elementy blokujące, zanim uruchomisz silnik. Przy odkręcaniu śruby wału korbowego sprawdź w dokumentacji serwisowej, czy trzpień jest do tego przewidziany – w wielu jednostkach moment odkręcania jest tak duży, że przenoszenie go przez trzpień uszkadza wał albo samo narzędzie.

Warto wiedzieć, dlaczego przy tych naprawach nie wystarczą same znaczniki na kołach pasowych. Fabryczne oznaczenia bywają starte, zamalowane przy poprzedniej naprawie albo niewidoczne bez demontażu kolejnych elementów. Co gorsza, przy jednostkach z fazowym ustawieniem wałków nie da się na ich podstawie sprawdzić, czy wałek nie przesunął się względem koła zębatego. Narzędzia blokujące działają inaczej: albo trzpień wejdzie w otwór, albo nie — nie ma tu miejsca na interpretację ani na pomyłkę o ząb.

❓ Najczęściej zadawane pytania

🔹 Jaki gwint ma trzpień?
M14x1,5. Kod silnika znajdziesz w dowodzie rejestracyjnym lub na tabliczce.

🔹 Co oznacza pozycja GMP?
Górny martwy punkt – położenie, w którym tłok pierwszego cylindra jest najwyżej. To punkt odniesienia dla całego układu rozrządu. Zakres zastosowania warto sprawdzić przed zakupem.

🔹 Do jakich silników pasuje?
Do wybranych jednostek FSI i TFSI. Pełny wykaz kodów znajdziesz w danych technicznych – porównaj z kodem swojego silnika. To rozwiązanie przewidziane przez producenta silnika.

🔹 Czy mogę nim unieruchomić wał przy odkręcaniu śruby?
Producent podaje takie zastosowanie, ale koniecznie sprawdź w dokumentacji serwisowej, czy dla Twojej jednostki jest to dopuszczalne – moment odkręcania bywa bardzo duży. To najczęstsza przyczyna nieudanej naprawy.

🔹 Czy blokadą można przytrzymać wałek przy odkręcaniu śruby?
Nie. Blokady służą wyłącznie do ustalania położenia – przyłożenie momentu łamie trzpień albo uszkadza wałek. Dokumentacja serwisowa odwołuje się do konkretnych numerów narzędzi.

🔹 Jak sprawdzić, czy ustawienie jest prawidłowe?
Po zakończeniu pracy obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po zakończeniu pracy jest tu rzeczą podstawową.
