Blokada rozrządu do silników 1.8 i 2.0 TSI TFSI serii EA888, łańcuch, komplet narzędzi warsztatowych

Blokada rozrządu 1.8 i 2.0 TSI TFSI – seria EA888, komplet narzędzi

🔧 Profesjonalny zestaw blokady rozrządu przeznaczony do silników benzynowych 1.8 oraz 2.0 TSI/TFSI z serii EA888. Narzędzia umożliwiają dokładne ustawienie rozrządu, blokowanie wału korbowego i wałków rozrządu, a także serwisowanie układu napędowego z łańcuchem rozrządu. To narzędzie obowiązkowe przy każdej poważniejszej pracy przy rozrządzie.

Blokada rozrządu to narzędzie, bez którego prace przy rozrządzie sprowadzają się do zgadywania. Wał korbowy i wałki rozrządu muszą pracować w ściśle określonym wzajemnym położeniu – to ono decyduje, kiedy zawory otwierają się względem ruchu tłoków. Po zdjęciu paska albo łańcucha nic nie utrzymuje tego położenia: wałki obracają się pod naciskiem sprężyn zaworowych, a wał korbowy pod własnym ciężarem. Znaczniki fabryczne bywają starte albo zamalowane przy poprzedniej naprawie.

Konsekwencje przesunięcia są poważne. W silnikach o konstrukcji kolizyjnej – a takie są praktycznie wszystkie nowoczesne jednostki – przesunięcie faz nawet o jeden ząb powoduje, że zawory spotykają się z tłokami. W najlepszym razie kończy się to nierówną pracą i utratą mocy, w najgorszym pogięciem zaworów i naprawą kosztowniejszą niż wartość samochodu. Koszt narzędzia jest nieporównywalnie niższy od kosztu naprawy silnika.

Przy jednostkach EA888 dochodzi jeszcze jedna rzecz: napinacz łańcucha rozrządu. Jest to element hydrauliczny, który przy demontażu trzeba zablokować w położeniu wsuniętym – inaczej rozpręży się i uniemożliwi ponowny montaż. W zestawie znajdują się klipsy i kołki blokujące napinacz oraz trzpień blokujący, przewidziane dokładnie do tego celu. Dopasowanie do konkretnej rodziny jednostek decyduje o przydatności zestawu.

Największą wartością kompletu są jednak oznaczenia zgodne z dokumentacją serwisową: T10355, T10368, T10354, T40196, T40267, T40271, T20208, T10352, T10060A, T40011 i T40265. Procedura naprawy odwołuje się właśnie do tych numerów, więc bez trudu sprawdzisz, którym narzędziem wykonać dany krok. W zestawie jest też kołek centrujący pompy olejowej (T40265) – element potrzebny przy pracach obejmujących napęd pompy. Zgodność z procedurą serwisową ułatwia pracę przy każdym kroku naprawy.

Najważniejsze zalety:

• ✅ Seria EA888 – ponad trzydzieści obsługiwanych kodów silnika. Pewność prawidłowego ustawienia.
• ✅ Kompletny zestaw – narzędzia do całej procedury serwisowej. Zgodność z procedurą serwisową.
• ✅ Blokada napinacza łańcucha – klipsy, kołki i trzpień blokujący. Praca zgodna z zaleceniami producenta.
• ✅ Oznaczenia zgodne z dokumentacją – łatwe odnalezienie narzędzia w procedurze. Narzędzie posłuży przez lata.
• ✅ Kołek centrujący pompy olejowej – prace przy napędzie pompy. Jedno narzędzie do wielu pojazdów.
• ✅ Bardzo szeroki zakres pojazdów – cztery marki i dziesiątki modeli. Porządek w wyposażeniu warsztatu.

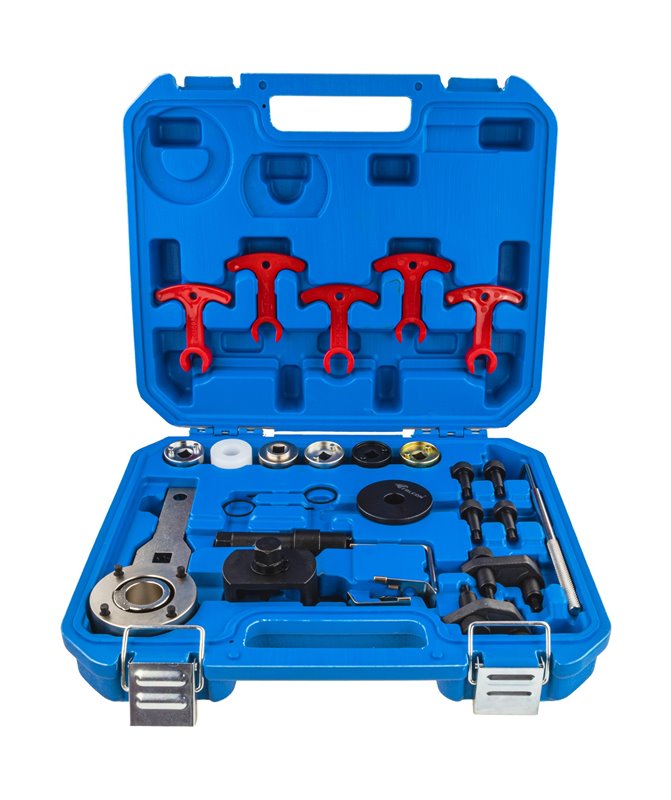

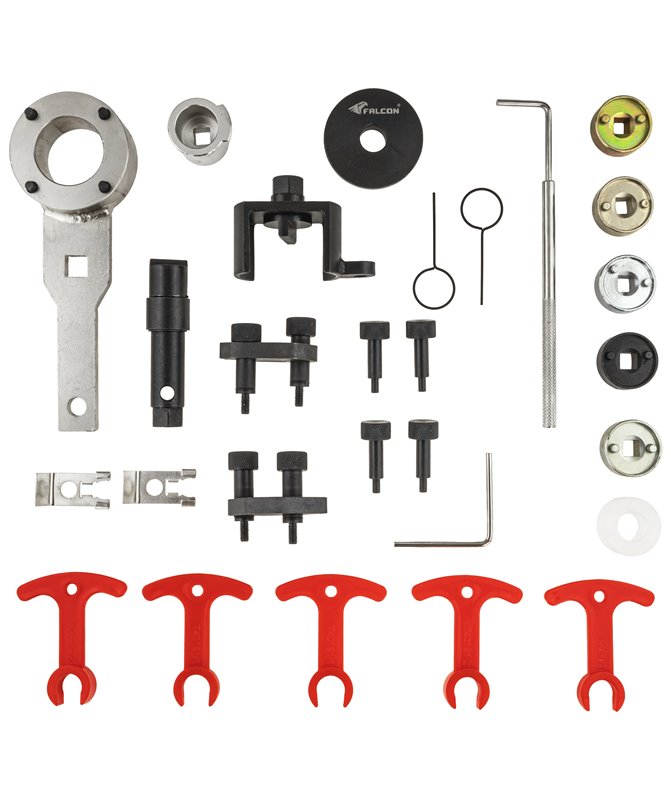

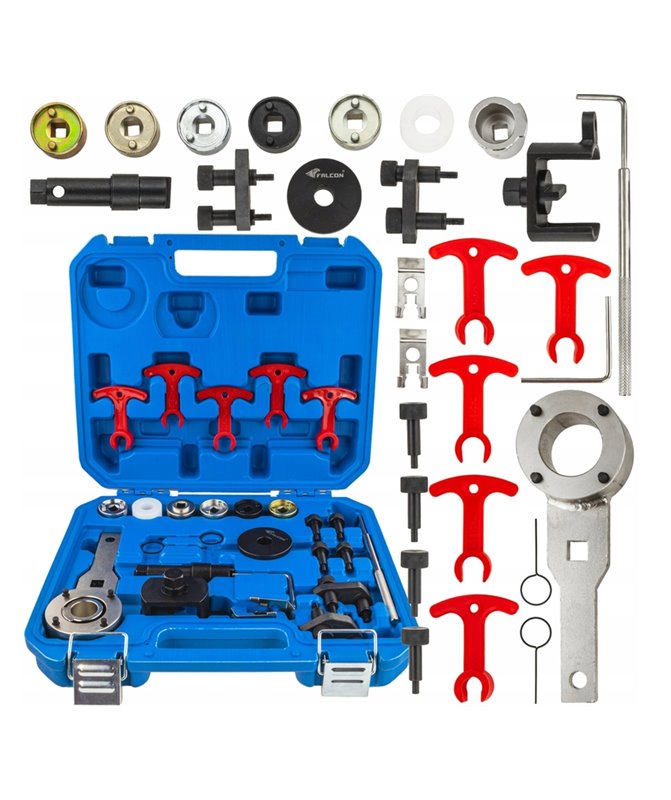

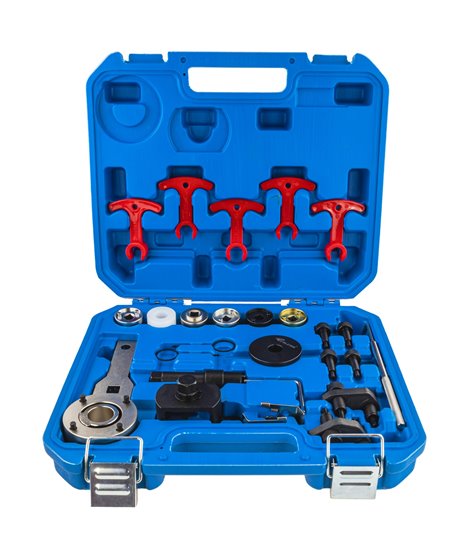

📦 Skład zestawu

• Narzędzie do blokady wału korbowego – oznaczenie T10355.
• Dociski wału korbowego – oznaczenia T10368 i T10354.
• Śruby blokujące wałek rozrządu – 4 szt. – oznaczenie T40196.
• Klipsy do blokowania napinacza łańcucha – 2 szt. – oznaczenie T40267.
• Narzędzia do blokowania kół zębatych – oznaczenia T40271 i T20208.
• Narzędzia do zaworów wałka rozrządu – oznaczenia T10352, T10352/1 i T10352/2.
• Trzpień blokujący napinacz – oznaczenie T10060A.
• Kołki blokujące napinacz – 2 szt. – oznaczenie T40011.
• Kołek centrujący pompy olejowej – oznaczenie T40265.

⚙️ Dane techniczne

🛠️ Zastosowanie

Zestaw przeznaczony jest do warsztatów i serwisów zajmujących się pojazdami z silnikami TSI/TFSI. Przed zakupem porównaj kod silnika swojego pojazdu z wykazem – to on, a nie sam model, decyduje o zgodności.

• 🔩 A3 (8P), A4 (B7, B8), A5, A6, Q3, Q5, TT Mk2, S1 i S3 – modele z jednostkami EA888. Częsta naprawa w serwisie.
• 🔩 Golf Mk5/Mk6 GTI, Jetta Mk5/Mk6, Passat B6 i Passat CC – wersje doładowane. Prace wykonywane co kilkadziesiąt tysięcy kilometrów.
• 🔩 Scirocco, Tiguan, EOS, Sharan i Beetle – modele osobowe. Serwis okresowy jednostki.
• 🔩 T5 i Amarok – wersje dostawcze i terenowe. Prace przy napędzie osprzętu.
• 🔩 Octavia II/III, Superb Mk2 (3T) i Yeti – modele z tą samą rodziną silników. Naprawy wykonywane na miejscu.
• 🔩 Leon Mk2, Leon FR, Leon Cupra, Altea, Toledo, Exeo i Alhambra – pełny zakres modeli. Podstawowe zastosowanie narzędzia.

📋 Jak używać – krok po kroku:

1. Sprawdź kod silnika swojego pojazdu i porównaj go z wykazem obsługiwanych jednostek. Ten sam model bywa produkowany z różnymi silnikami.
2. Postępuj zgodnie z dokumentacją serwisową konkretnego silnika – procedura różni się między jednostkami. Procedura różni się między jednostkami.
3. Ustaw silnik w położeniu przewidzianym przez producenta, obracając wałem korbowym w kierunku pracy. Położenie musi odpowiadać punktowi odniesienia.
4. Osadź elementy blokujące w przewidzianych otworach, bez używania siły. Opór oznacza nieprawidłowe położenie.
5. Wykonaj naprawę, a następnie usuń wszystkie elementy blokujące. Pozostawiony trzpień niszczy silnik przy rozruchu.
6. Obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po dwóch obrotach potwierdza poprawność.

⚠️ Ważne: prace przy rozrządzie to naprawa, w której błąd kończy się zniszczeniem silnika – jeśli nie masz doświadczenia i dokumentacji serwisowej dla konkretnej jednostki, zleć ją warsztatowi. Blokady służą wyłącznie do ustalania położenia, nigdy do przytrzymywania wałków przy odkręcaniu śrub: przyłożenie momentu do zablokowanego wałka łamie trzpień albo uszkadza wałek. Nigdy nie obracaj wałem korbowym przy założonych blokadach i nie wciskaj trzpieni na siłę – jeśli nie wchodzą swobodnie, położenie silnika jest nieprawidłowe. Wałem obracaj zawsze w kierunku normalnej pracy silnika. Po zakończeniu pracy upewnij się, że wyjąłeś wszystkie elementy blokujące, zanim uruchomisz silnik. Napinacz łańcucha zablokuj klipsami z zestawu przed demontażem – rozprężony uniemożliwia ponowny montaż.

Warto wiedzieć, dlaczego przy tych naprawach nie wystarczą same znaczniki na kołach zębatych. Fabryczne oznaczenia bywają starte albo niewidoczne bez demontażu kolejnych elementów. Narzędzia blokujące działają inaczej: albo trzpień wejdzie w otwór, albo nie — nie ma tu miejsca na pomyłkę o ząb.

❓ Najczęściej zadawane pytania

🔹 Do jakich silników pasuje zestaw?
Do benzynowych jednostek 1.8 i 2.0 TSI/TFSI z serii EA888, w pojazdach z lat 2006–2013. Kod silnika znajdziesz w dowodzie rejestracyjnym lub na tabliczce.

🔹 Czy zestaw obsługuje napęd łańcuchowy?
Tak – przeznaczono go do serwisowania układu napędowego z łańcuchem rozrządu, wraz z narzędziami do napinacza. Zakres zastosowania warto sprawdzić przed zakupem.

🔹 Czy narzędzia odpowiadają fabrycznym?
Tak – producent podaje oznaczenia zgodne z dokumentacją serwisową, do których odwołuje się procedura naprawy. To rozwiązanie przewidziane przez producenta silnika.

🔹 Po co blokuje się napinacz łańcucha?
Bo jest to element hydrauliczny, który po demontażu rozpręża się i uniemożliwia ponowny montaż łańcucha. To najczęstsza przyczyna nieudanej naprawy.

🔹 Czy blokadą można przytrzymać wałek przy odkręcaniu śruby?
Nie. Blokady służą wyłącznie do ustalania położenia – przyłożenie momentu łamie trzpień albo uszkadza wałek. Dokumentacja serwisowa odwołuje się do konkretnych numerów narzędzi.

🔹 Jak sprawdzić, czy ustawienie jest prawidłowe?
Po zakończeniu pracy obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po zakończeniu pracy jest tu rzeczą podstawową.
