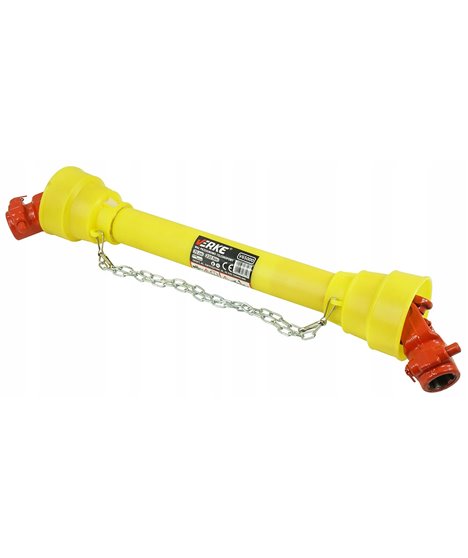

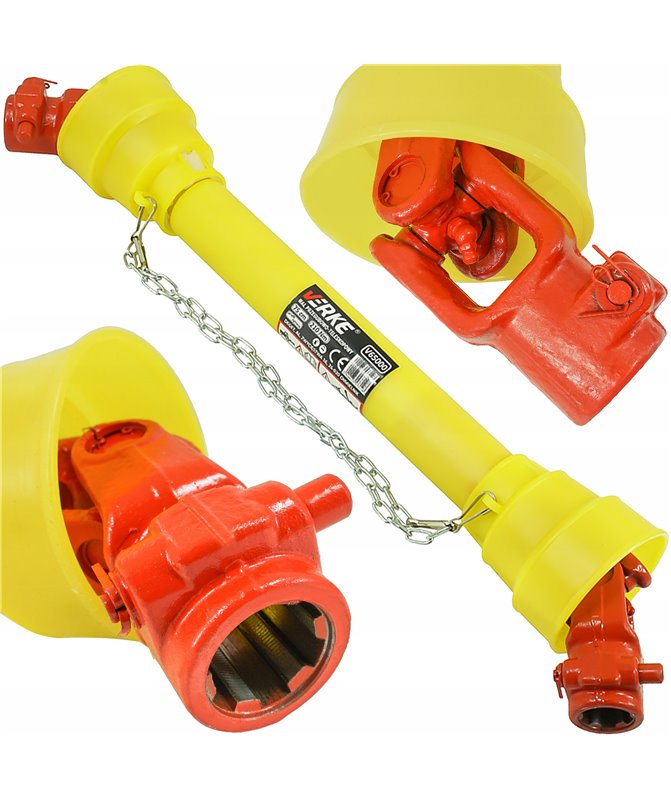

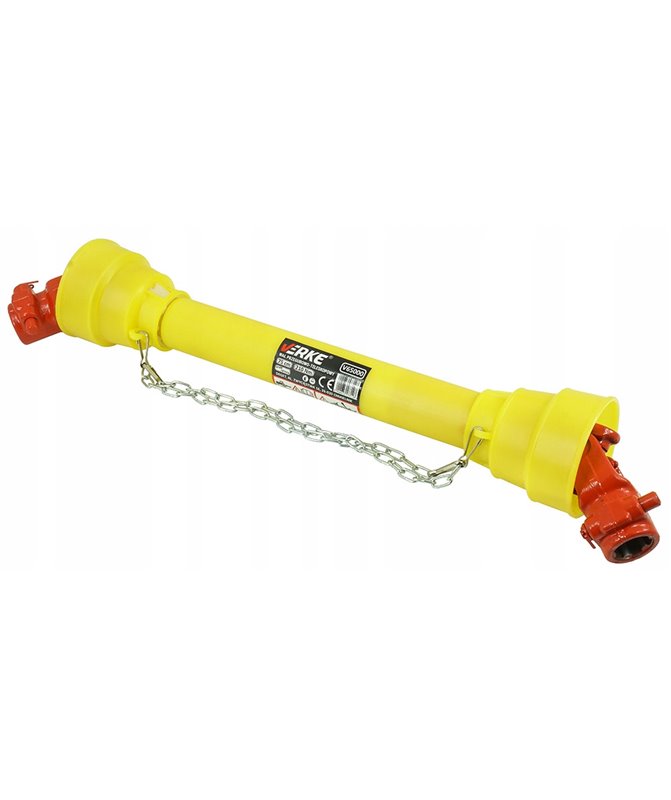

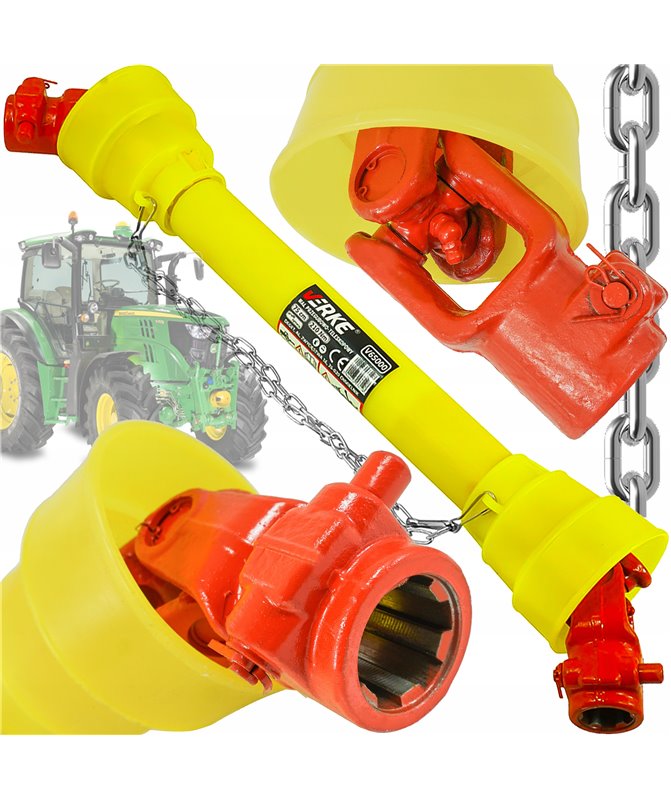

Wałek przegubowo-teleskopowy WOM 75 cm, profil cytryna, moment 210 Nm

Wałek przegubowo-teleskopowy 75 cm – profil cytryna, 210 Nm

🚜 Wałek transmisyjny przegubowo-teleskopowy PTO to element układu napędowego, przeznaczony do przenoszenia momentu obrotowego z wałka odbioru mocy ciągnika na wałek przyjęcia mocy maszyny. Wały stanowią istotny element przyczep oraz pojazdów rolniczych i są gwarantem niezawodnej oraz bezpiecznej pracy.

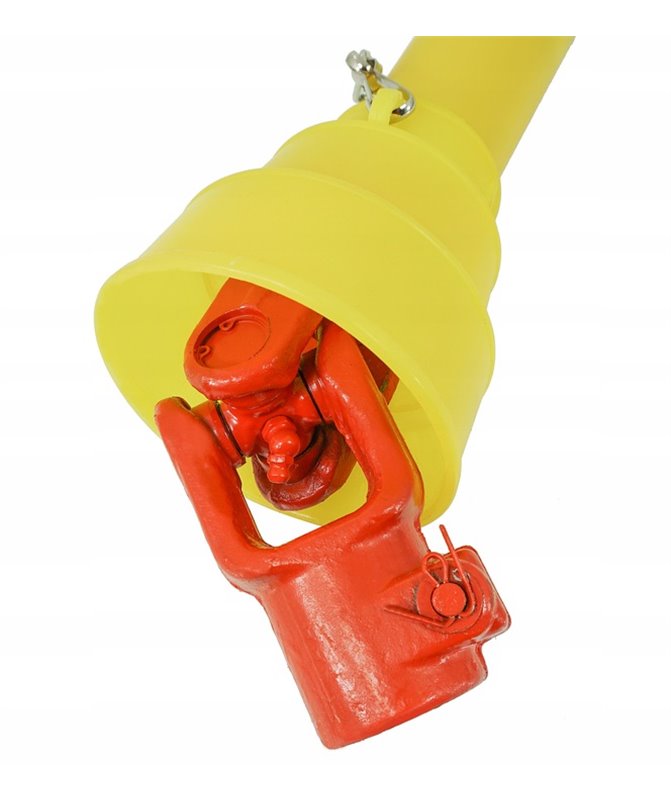

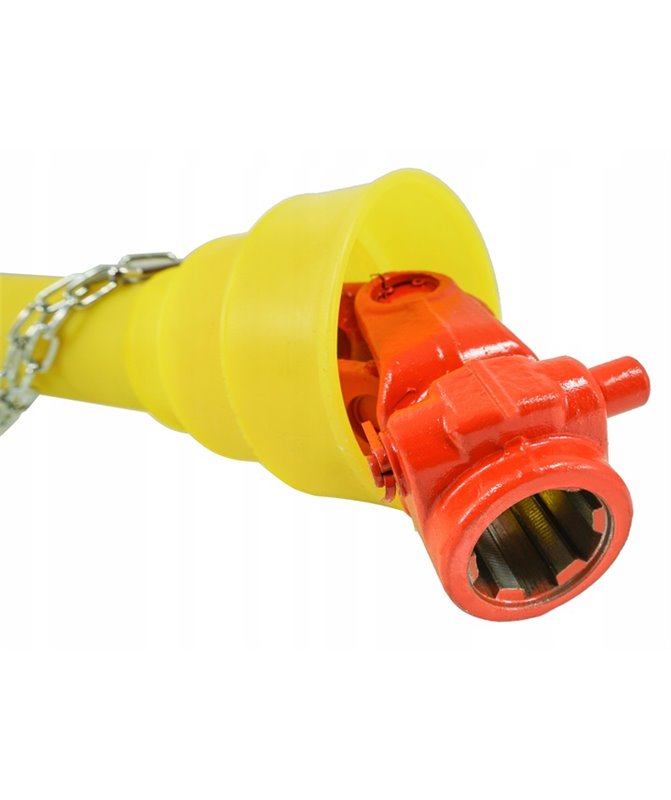

Warto wyjaśnić, skąd bierze się podwójna nazwa tego elementu, bo opisuje ona dwie różne cechy konstrukcyjne. „Przegubowy" oznacza, że na obu końcach znajdują się przeguby krzyżakowe – pozwalają one przenosić napęd nawet wtedy, gdy ciągnik i maszyna nie stoją w jednej linii, a więc na zakrętach i przy pracy na nierównym terenie. To element napędowy obecny w każdym gospodarstwie z ciągnikiem.

„Teleskopowy" opisuje natomiast możliwość zmiany długości: wał składa się z dwóch rur wsuwanych jedna w drugą. Przy długości 75 cm rozsuwa się do 95 cm – i jest to cecha niezbędna, bo odległość między ciągnikiem a maszyną zmienia się przy każdym skręcie i przy każdej nierówności. Wał bez teleskopowania zostałby po prostu wyrwany z gniazda. Nazwa opisuje dwie odrębne cechy konstrukcyjne.

Profil cytrynowy to rozwiązanie najpopularniejsze w maszynach o umiarkowanym zapotrzebowaniu na moc. Przekrój rury przypomina cytrynę – owalny, z dwoma spłaszczeniami – co daje prostą i tanią konstrukcję o dostatecznej wytrzymałości. Moment maksymalny 210 Nm odpowiada rozsiewaczom, kosiarkom rotacyjnym, opryskiwaczom i rozdrabniaczom o mniejszej mocy. To wał do maszyn lżejszych, w których liczy się raczej niezawodność niż przenoszenie skrajnych obciążeń. Druga cecha rozwiązuje problem zmiennej odległości.

Zakres pracy wyznaczają jeszcze dwie wartości. Kąt pracy ciągłej wynosi 20 stopni, a chwilowej 40 stopni – pierwsza wartość odnosi się do jazdy roboczej, druga do krótkotrwałych sytuacji, na przykład ciasnego nawrotu na uwrociu. Przekroczenie kąta chwilowego prowadzi do zatarcia przegubów, dlatego przy maszynach wymagających dużych skrętów stosuje się wały o przegubach szerokokątnych. Wał zabezpiecza też elementy napędowe urządzenia podczas pracy. Profil decyduje o przenoszonym obciążeniu.

Najważniejsze zalety:

• ✅ Profil cytryna – moment do 210 Nm. Dopasowanie do mocy maszyny.
• ✅ Długość 75 cm, rozsuw do 95 cm. Praca na nierównym terenie.
• ✅ Przeguby krzyżakowe – napęd także przy ciągniku i maszynie poza jedną linią. Kompensacja ruchów zestawu.
• ✅ Konstrukcja teleskopowa – kompensacja zmian odległości przy skrętach. Ochrona podzespołów maszyny.
• ✅ Kąt ciągły 20 stopni – praca na nierównym terenie. Szeroki zakres zastosowań.
• ✅ Zabezpieczenie napędu maszyny podczas pracy. Niezawodność przy codziennej pracy.
• ✅ Maszyny rolnicze i komunalne – szeroki zakres zastosowań.

⚙️ Dane techniczne

🛠️ Zastosowanie

Wałek przeznaczony jest do przenoszenia napędu z ciągnika na maszynę. Kąt pracy wyznacza granice bezpiecznej eksploatacji.

• 🔩 Rozsiewacze nawozów – napęd tarcz rozsiewających. Typowe maszyny uprawowe.
• 🔩 Kosiarki rotacyjne – maszyny o umiarkowanym poborze mocy. Prace wymagające stałego napędu.
• 🔩 Opryskiwacze – napęd pompy z wałka odbioru mocy. Uprawa i przygotowanie gleby.
• 🔩 Rozdrabniacze – urządzenia o mniejszej mocy. Utrzymanie terenów zielonych.
• 🔩 Maszyny komunalne – utrzymanie terenów zielonych. Codzienna praca w gospodarstwie.
• 🔩 Gospodarstwa rolne – codzienna praca maszynami lżejszymi. Urządzenia o dużym zapotrzebowaniu.

📋 Jak używać – krok po kroku:

1. Wyłącz silnik ciągnika i wyjmij kluczyk przed montażem. Przypadkowe uruchomienie jest śmiertelnie groźne.
2. Sprawdź zgodność profilu z wałkiem WOM ciągnika i WPM maszyny. Niezgodność profilu wyklucza montaż.
3. Nasuń połówki wału i sprawdź zakres teleskopowania w skrajnych położeniach. Skrajne położenia warto sprawdzić wcześniej.
4. Zamocuj łańcuszki osłon, zapobiegając ich obracaniu. Obracająca się osłona nie chroni.
5. Nasmaruj przeguby i rury teleskopowe przed pracą. Suchy przegub zaciera się szybko.
6. Pracuj w dopuszczalnym zakresie kąta, bez gwałtownych skrętów. Nadmierny kąt niszczy przeguby.

⚠️ Ważne: wał przegubowo-teleskopowy należy do najniebezpieczniejszych elementów w gospodarstwie rolnym – wirujący wał bez osłony pochwycił niejedną osobę za odzież i spowodował urazy śmiertelne. Nigdy nie pracuj wałem bez kompletnej osłony: rur ochronnych, lejków przy przegubach oraz łańcuszków zabezpieczających osłonę przed obracaniem się razem z wałem. Przed podłączeniem i odłączeniem wałka wyłącz silnik ciągnika i wyjmij kluczyk – sam fakt, że dźwignia WOM jest wyłączona, nie wystarcza. Nie przekraczaj dopuszczalnego kąta pracy: ciągła praca powyżej 20 stopni i chwilowa powyżej 40 stopni oznacza przeciążenie przegubów prowadzi do ich zatarcia i rozerwania. Nie zbliżaj się do pracującego wału, nie przechodź nad nim ani pod nim, a odzież roboczą noś dopasowaną, bez luźnych rękawów i sznurków. Sprawdzaj przed każdą pracą stan osłon i smarowanie przegubów – zatarty przegub przenosi drgania na całą maszynę. Nie przekraczaj maksymalnego momentu obrotowego.

Warto na koniec wiedzieć, jak dobrać długość wału do konkretnego zestawu, bo pomyłka w tę lub w drugą stronę kończy się uszkodzeniem. Wał zbyt długi dobija w skrajnym położeniu i wyrywa wałek odbioru mocy albo łożyska maszyny, zbyt krótki rozłącza się przy skręcie. Zasada mówi, że w położeniu najkrótszym rury muszą zachodzić na siebie na co najmniej jedną trzecią długości, a w najdłuższym nie wolno im się rozłączyć. Dlatego wał mierzy się po zaczepieniu maszyny, w najciaśniejszym możliwym skręcie, a w razie potrzeby skraca obie rury i obie osłony o ten sam odcinek.

❓ Najczęściej zadawane pytania

🔹 Jaka jest długość i zakres rozsuwu?
75 cm w położeniu złożonym, do 95 cm po rozsunięciu. Wymiary warto porównać z zestawem.

🔹 Jaki jest maksymalny moment obrotowy?
210 Nm, przy profilu cytryna. Moment wyznacza zakres maszyn.

🔹 Co oznacza nazwa „przegubowo-teleskopowy"?
Przeguby krzyżakowe pozwalają przenosić napęd przy ciągniku i maszynie poza jedną linią, a konstrukcja teleskopowa kompensuje zmiany odległości między nimi. Konstrukcja łączy dwie funkcje.

🔹 Do jakich maszyn nadaje się ten profil?
Przy momencie 210 Nm do rozsiewaczy, kosiarek rotacyjnych, opryskiwaczy i rozdrabniaczy o mniejszej mocy. Dobór zależy od mocy maszyny.

🔹 Jaki jest dopuszczalny kąt pracy?
20 stopni przy pracy ciągłej i 40 stopni chwilowo – przekroczenie prowadzi do zatarcia przegubów. Granice kąta są tu bezwzględne.

🔹 Czy wał można stosować bez osłon?
Nigdy. Wirujący wał bez osłony jest jednym z najniebezpieczniejszych elementów w gospodarstwie i powodował urazy śmiertelne. Osłony są wymogiem bezpieczeństwa.
