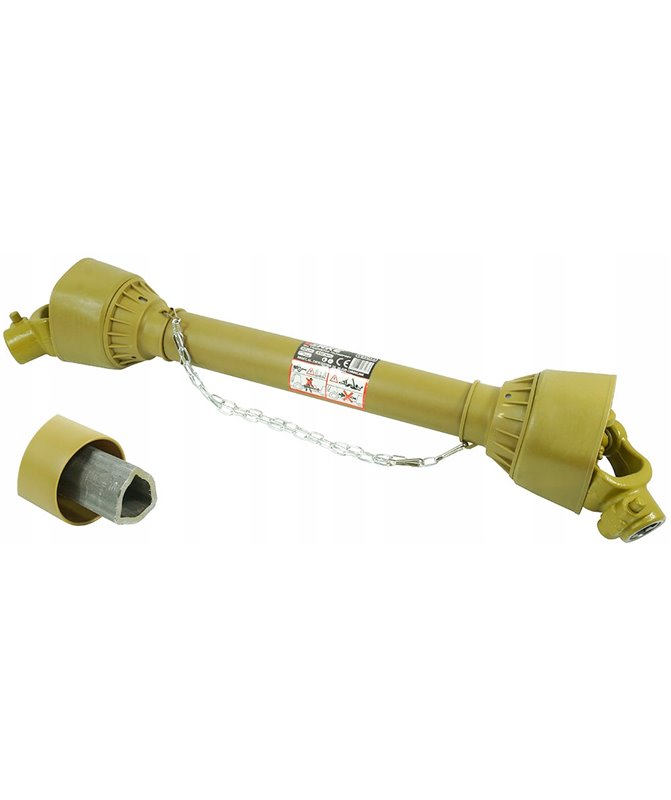

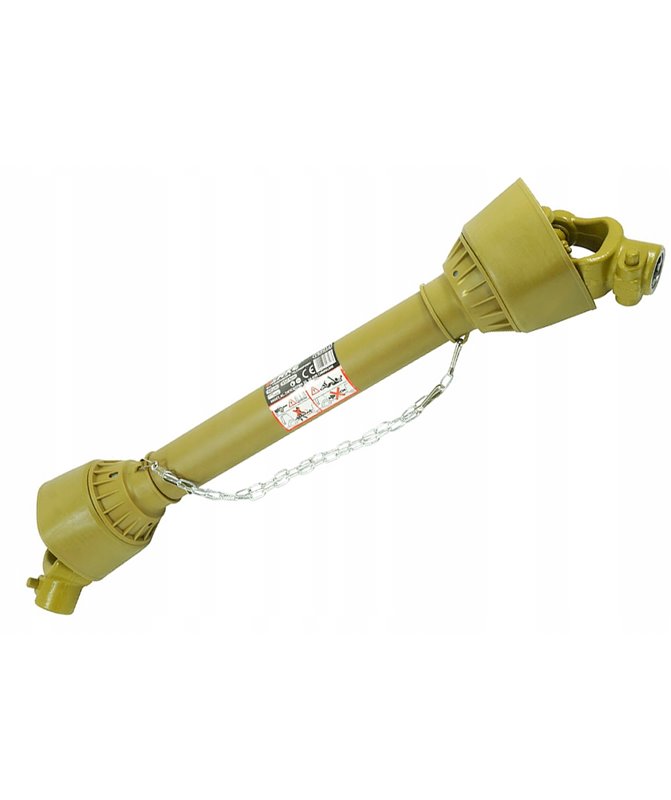

Wałek przegubowo-teleskopowy WOM 90 cm, profil trójkątny, moment 450 Nm

Wałek przegubowo-teleskopowy 90 cm – profil trójkątny, 450 Nm

🚜 Wałek transmisyjny przegubowo-teleskopowy PTO to element układu napędowego, przeznaczony do przenoszenia momentu obrotowego z wałka odbioru mocy ciągnika na wałek przyjęcia mocy maszyny. Wały stanowią istotny element przyczep oraz pojazdów rolniczych i są gwarantem niezawodnej oraz bezpiecznej pracy.

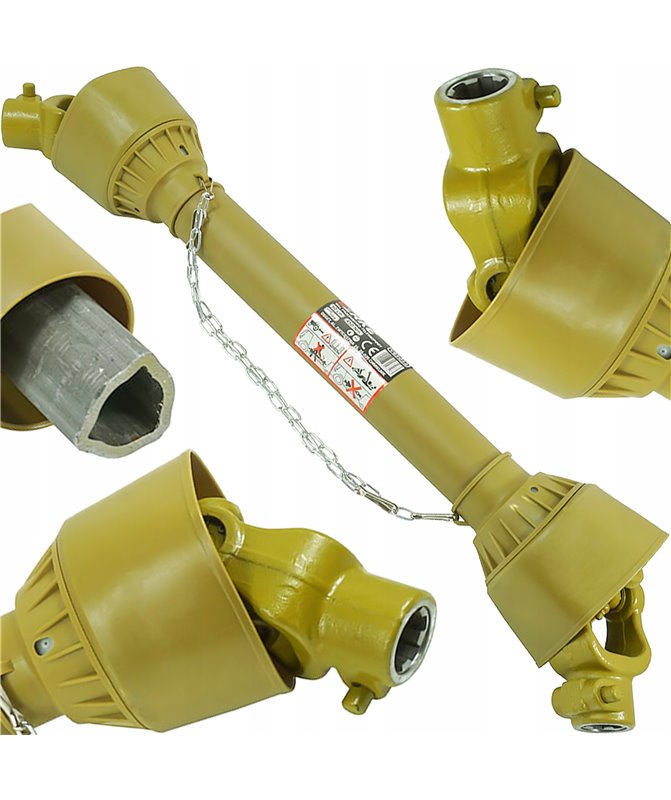

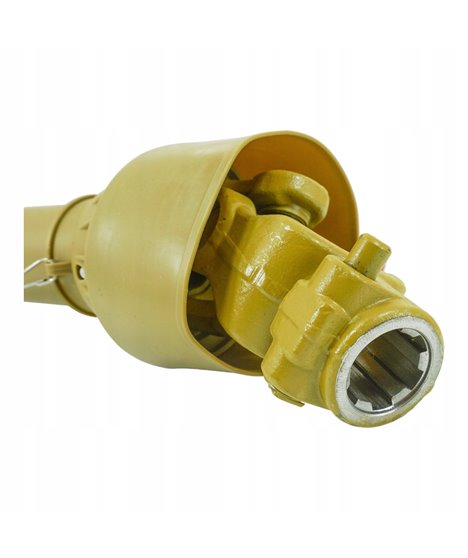

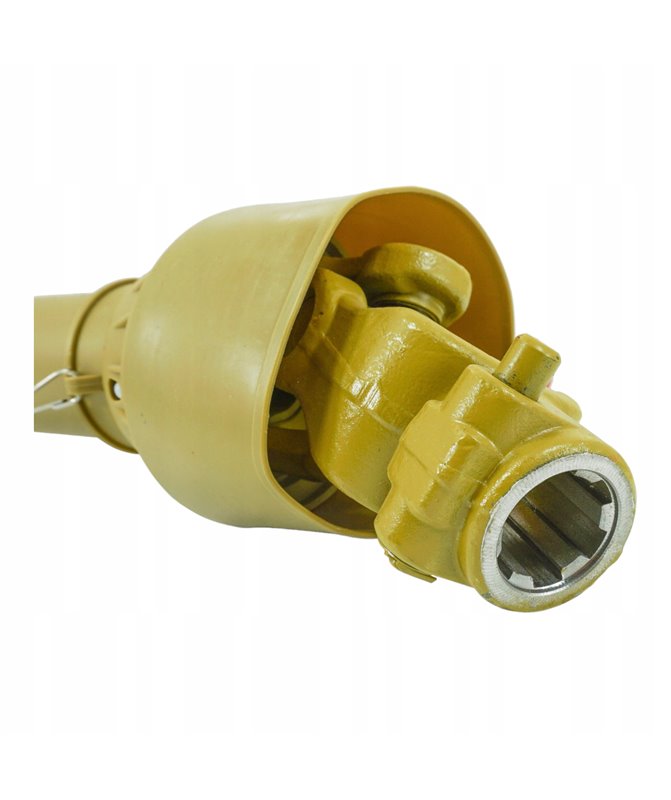

Warto wyjaśnić, skąd bierze się podwójna nazwa tego elementu, bo opisuje ona dwie różne cechy konstrukcyjne. „Przegubowy" oznacza, że na obu końcach znajdują się przeguby krzyżakowe – pozwalają one przenosić napęd nawet wtedy, gdy ciągnik i maszyna nie stoją w jednej linii, a więc na zakrętach i przy pracy na nierównym terenie. To element napędowy obecny w każdym gospodarstwie z ciągnikiem.

„Teleskopowy" opisuje natomiast możliwość zmiany długości: wał składa się z dwóch rur wsuwanych jedna w drugą. Przy długości 90 cm rozsuwa się do 120 cm – i jest to cecha niezbędna, bo odległość między ciągnikiem a maszyną zmienia się przy każdym skręcie i przy każdej nierówności. Wał bez teleskopowania zostałby po prostu wyrwany z gniazda. Nazwa opisuje dwie odrębne cechy konstrukcyjne.

Profil trójkątny przenosi wyraźnie wyższe obciążenia niż cytrynowy. Trzy płaszczyzny styku rozkładają moment równomierniej i dają większą powierzchnię przenoszącą siłę, stąd moment maksymalny 450 Nm – ponad dwukrotnie wyższy. Konstrukcję zaprojektowano z myślą o pracy pod dużym obciążeniem, przy maszynach takich jak kosiarki bijakowe, rozdrabniacze i glebogryzarki, czyli urządzeniach o dużym zapotrzebowaniu na moc. Druga cecha rozwiązuje problem zmiennej odległości.

Zakres pracy wyznaczają jeszcze dwie wartości. Kąt pracy ciągłej wynosi 20 stopni, a chwilowej 40 stopni – pierwsza wartość odnosi się do jazdy roboczej, druga do krótkotrwałych sytuacji, na przykład ciasnego nawrotu na uwrociu. Przekroczenie kąta chwilowego prowadzi do zatarcia przegubów, dlatego przy maszynach wymagających dużych skrętów stosuje się wały o przegubach szerokokątnych. Wał zabezpiecza też elementy napędowe urządzenia podczas pracy. Profil decyduje o przenoszonym obciążeniu.

Najważniejsze zalety:

• ✅ Profil trójkątny – moment do 450 Nm. Dopasowanie do mocy maszyny.
• ✅ Długość 90 cm, rozsuw do 120 cm. Praca na nierównym terenie.
• ✅ Przeguby krzyżakowe – napęd także przy ciągniku i maszynie poza jedną linią. Kompensacja ruchów zestawu.
• ✅ Konstrukcja teleskopowa – kompensacja zmian odległości przy skrętach. Ochrona podzespołów maszyny.
• ✅ Kąt ciągły 20 stopni – praca na nierównym terenie. Szeroki zakres zastosowań.
• ✅ Zabezpieczenie napędu maszyny podczas pracy. Niezawodność przy codziennej pracy.
• ✅ Maszyny rolnicze i komunalne – szeroki zakres zastosowań.

⚙️ Dane techniczne

🛠️ Zastosowanie

Wałek przeznaczony jest do przenoszenia napędu z ciągnika na maszynę. Kąt pracy wyznacza granice bezpiecznej eksploatacji.

• 🔩 Kosiarki bijakowe – duże zapotrzebowanie na moc. Typowe maszyny uprawowe.
• 🔩 Rozdrabniacze – praca pod stałym obciążeniem. Prace wymagające stałego napędu.
• 🔩 Glebogryzarki – uprawa gleby. Uprawa i przygotowanie gleby.
• 🔩 Maszyny komunalne – prace porządkowe i tereny zielone. Utrzymanie terenów zielonych.
• 🔩 Gospodarstwa rolne – intensywna eksploatacja sprzętu. Codzienna praca w gospodarstwie.
• 🔩 Urządzenia o dużym poborze mocy – praca ciągła. Urządzenia o dużym zapotrzebowaniu.

📋 Jak używać – krok po kroku:

1. Wyłącz silnik ciągnika i wyjmij kluczyk przed montażem. Przypadkowe uruchomienie jest śmiertelnie groźne.
2. Sprawdź zgodność profilu z wałkiem WOM ciągnika i WPM maszyny. Niezgodność profilu wyklucza montaż.
3. Nasuń połówki wału i sprawdź zakres teleskopowania w skrajnych położeniach. Skrajne położenia warto sprawdzić wcześniej.

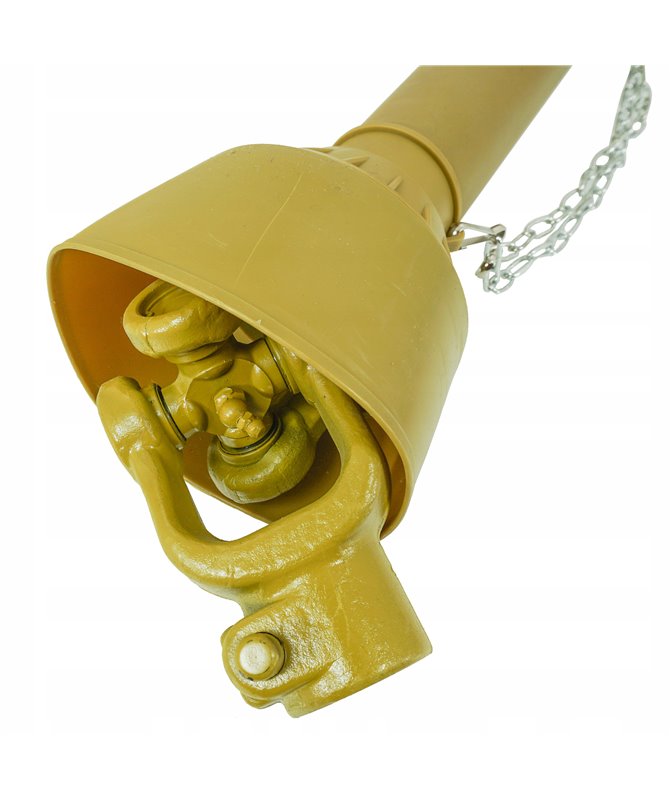

4. Zamocuj łańcuszki osłon, zapobiegając ich obracaniu. Obracająca się osłona nie chroni.
5. Nasmaruj przeguby i rury teleskopowe przed pracą. Suchy przegub zaciera się szybko.
6. Pracuj w dopuszczalnym zakresie kąta, bez gwałtownych skrętów. Nadmierny kąt niszczy przeguby.

⚠️ Ważne: wał przegubowo-teleskopowy należy do najniebezpieczniejszych elementów w gospodarstwie rolnym – wirujący wał bez osłony pochwycił niejedną osobę za odzież i spowodował urazy śmiertelne. Nigdy nie pracuj wałem bez kompletnej osłony: rur ochronnych, lejków przy przegubach oraz łańcuszków zabezpieczających osłonę przed obracaniem się razem z wałem. Przed podłączeniem i odłączeniem wałka wyłącz silnik ciągnika i wyjmij kluczyk – sam fakt, że dźwignia WOM jest wyłączona, nie wystarcza. Nie przekraczaj dopuszczalnego kąta pracy: ciągła praca powyżej 20 stopni i chwilowa powyżej 40 stopni oznacza przeciążenie przegubów prowadzi do ich zatarcia i rozerwania. Nie zbliżaj się do pracującego wału, nie przechodź nad nim ani pod nim, a odzież roboczą noś dopasowaną, bez luźnych rękawów i sznurków. Sprawdzaj przed każdą pracą stan osłon i smarowanie przegubów – zatarty przegub przenosi drgania na całą maszynę. Nie przekraczaj maksymalnego momentu obrotowego.

Warto na koniec wiedzieć, jak dobrać długość wału do konkretnego zestawu, bo pomyłka w tę lub w drugą stronę kończy się uszkodzeniem. Wał zbyt długi dobija w skrajnym położeniu i wyrywa wałek odbioru mocy albo łożyska maszyny, zbyt krótki rozłącza się przy skręcie. Zasada mówi, że w położeniu najkrótszym rury muszą zachodzić na siebie na co najmniej jedną trzecią długości, a w najdłuższym nie wolno im się rozłączyć. Dlatego wał mierzy się po zaczepieniu maszyny, w najciaśniejszym możliwym skręcie, a w razie potrzeby skraca obie rury i obie osłony o ten sam odcinek.

❓ Najczęściej zadawane pytania

🔹 Jaka jest długość i zakres rozsuwu?
90 cm w położeniu złożonym, do 120 cm po rozsunięciu. Wymiary warto porównać z zestawem.

🔹 Jaki jest maksymalny moment obrotowy?
450 Nm, przy profilu trójkątny. Moment wyznacza zakres maszyn.

🔹 Co oznacza nazwa „przegubowo-teleskopowy"?
Przeguby krzyżakowe pozwalają przenosić napęd przy ciągniku i maszynie poza jedną linią, a konstrukcja teleskopowa kompensuje zmiany odległości między nimi. Konstrukcja łączy dwie funkcje.

🔹 Do jakich maszyn nadaje się ten profil?
Przy momencie 450 Nm do kosiarek bijakowych, rozdrabniaczy i glebogryzarek. Dobór zależy od mocy maszyny.

🔹 Jaki jest dopuszczalny kąt pracy?
20 stopni przy pracy ciągłej i 40 stopni chwilowo – przekroczenie prowadzi do zatarcia przegubów. Granice kąta są tu bezwzględne.

🔹 Czy wał można stosować bez osłon?
Nigdy. Wirujący wał bez osłony jest jednym z najniebezpieczniejszych elementów w gospodarstwie i powodował urazy śmiertelne. Osłony są wymogiem bezpieczeństwa.
