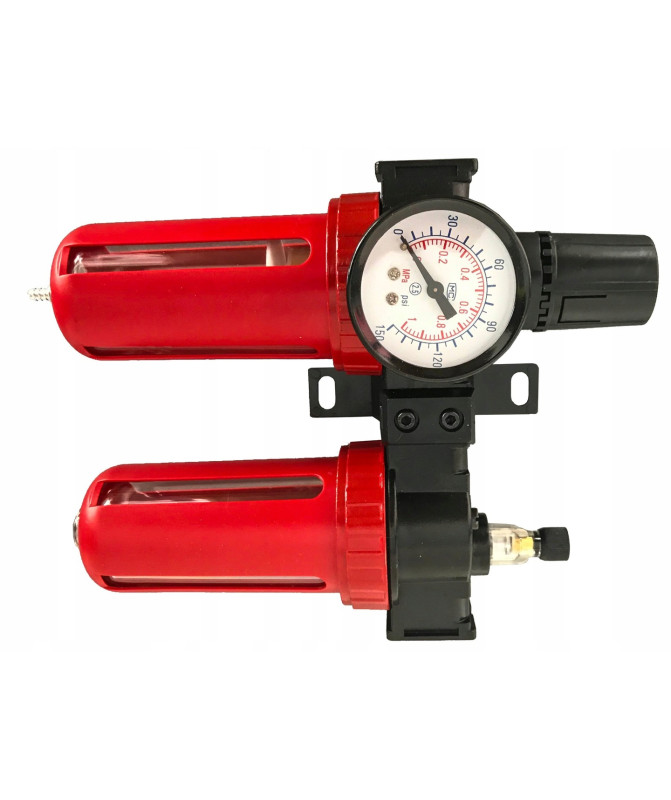

Zespół przygotowania powietrza 1/2", filtr z reduktorem i naolejacz, 0-1 MPa

Zespół przygotowania powietrza 1/2" – filtr, reduktor i naolejacz

💨 Zespół przygotowania sprężonego powietrza, składający się z reduktora z filtrem oraz naolejacza. Służy do ustawiania ciśnienia roboczego w układach sprężonego powietrza, oczyszcza sprężone powietrze z oleju, kondensatu wody i cząstek stałych oraz naoleja powietrze zasilające odbiorniki wymagające smarowania. To element instalacji chroniący kosztowny osprzęt.

Warto wyjaśnić, dlaczego powietrze ze sprężarki wymaga przygotowania, bo wydaje się ono czyste. Sprężanie powoduje skraplanie się wilgoci zawartej w zasysanym powietrzu – im wyższe ciśnienie, tym więcej wody wykrapla się w zbiorniku i przewodach. Do tego dochodzą drobiny rdzy ze zbiornika, pył zassany przez filtr wlotowy oraz, przy sprężarkach olejowych, mgła olejowa przedostająca się z komory sprężania. Powietrze ze sprężarki nie jest tak czyste, jak się wydaje.

Skutki są przewidywalne. Woda niszczy narzędzia pneumatyczne od wewnątrz i wymywa z nich smar, cząstki stałe ścierają łopatki silników, a mgła olejowa jest katastrofalna przy lakierowaniu – kropla oleju na świeżo nałożonej powłoce tworzy charakterystyczny krater, którego nie da się zamaskować. Dlatego filtr jest pierwszym elementem instalacji, zaraz za sprężarką. Skutki zaniedbania są przewidywalne i kosztowne.

Drugą funkcją jest nastawa ciśnienia roboczego. Sprężarka pracuje przy ciśnieniu w zbiorniku sięgającym 8–10 barów, podczas gdy większość narzędzi wymaga znacznie mniej: pistolet lakierniczy pracuje przy 2–3,5 bara, klucz udarowy przy około 6. Reduktor utrzymuje stałą, zadaną wartość niezależnie od ciśnienia w zbiorniku, a regulacja z blokadą zabezpiecza nastawę przed przypadkową zmianą. Druga funkcja dotyczy dopasowania ciśnienia do narzędzia.

Trzecim elementem jest naolejacz, dodający do powietrza mgłę olejową smarującą mechanizmy narzędzi udarowych i silników łopatkowych. Zespół ma przyłącza 1/2" na wejściu i wyjściu, manometr z podwójną skalą w MPa i psi oraz ciśnienie robocze 0–1 MPa, czyli 0–150 psi. Wyposażono go także w zawór spustowy wody oraz uchwyt mocujący, pozwalający zamontować urządzenie na ścianie. Wyposażenie i parametry wyznaczają warunki montażu.

Najważniejsze zalety:

• ✅ Trzy funkcje w jednym module – filtracja, redukcja ciśnienia i smarowanie. Kompletne przygotowanie powietrza.
• ✅ Ochrona narzędzi przed wodą – usuwanie kondensatu z instalacji. Ochrona narzędzi przed wilgocią.
• ✅ Stała nastawa ciśnienia – niezależna od ciśnienia w zbiorniku. Powtarzalne warunki pracy.
• ✅ Blokada regulacji – zabezpieczenie przed przypadkową zmianą. Spokój o ustawione parametry.
• ✅ Przyłącza 1/2" – standard instalacji warsztatowych. Zgodność z instalacją warsztatową.
• ✅ Uchwyt mocujący – montaż na ścianie przy sprężarce. Stałe miejsce w instalacji.

⚙️ Dane techniczne

🛠️ Zastosowanie

Zespół przeznaczony jest do instalacji sprężonego powietrza.

• 🔩 Instalacja warsztatowa – przygotowanie powietrza dla wszystkich narzędzi. Stałe wyposażenie stanowiska.
• 🔩 Klucze udarowe i grzechotki – narzędzia wymagające smarowania. Narzędzia wymagające smarowania.
• 🔩 Szlifierki pneumatyczne – silniki łopatkowe o wysokich obrotach. Osprzęt o wysokich obrotach.
• 🔩 Ochrona przed wilgocią – usuwanie kondensatu z przewodów. Ochrona przed kondensatem.
• 🔩 Nastawa ciśnienia – dopasowanie do wymagań narzędzia. Dopasowanie do wymagań narzędzia.
• 🔩 Warsztat i garaż – stałe wyposażenie przy sprężarce. Wyposażenie uzupełniające sprężarkę.

📋 Jak używać – krok po kroku:

1. Rozpręż instalację przed montażem zespołu. Ciśnienie w instalacji jest niebezpieczne.
2. Zamontuj go zaraz za sprężarką, zgodnie z kierunkiem przepływu. Kolejność elementów ma znaczenie.
3. Napełnij zbiorniczek olejem do narzędzi pneumatycznych. Rodzaj oleju wpływa na uszczelnienia.
4. Odblokuj pokrętło i ustaw ciśnienie wymagane przez narzędzie. Wartość dobiera się do narzędzia.
5. Zablokuj pokrętło, wciskając je z powrotem. Blokada chroni nastawę.
6. Regularnie spuszczaj kondensat zaworem. Kondensat gromadzi się stale.

⚠️ Ważne: przed montażem, regulacją i obsługą odetnij dopływ sprężonego powietrza i rozpręż instalację – element pod ciśnieniem odkręcany bez zrzucenia go potrafi odskoczyć z dużą siłą. Nie przekraczaj dopuszczalnego ciśnienia roboczego i upewnij się, że odpowiada ono parametrom Twojej sprężarki. Przeźroczyste pojemniki sprawdzaj regularnie pod kątem pęknięć i nie czyść ich rozpuszczalnikami ani benzyną, które powodują kruszenie tworzywa – do mycia używaj wyłącznie wody z mydłem. Pęknięty pojemnik pod ciśnieniem rozpada się gwałtownie. Opróżniaj zbiorniczek kondensatu regularnie, zanim woda sięgnie elementu filtracyjnego: przepełniony filtr przestaje spełniać swoją funkcję i przepuszcza wodę do narzędzi. Stosuj wyłącznie olej przeznaczony do narzędzi pneumatycznych: oleje silnikowe zawierają dodatki niszczące uszczelnienia. Pracuj w okularach ochronnych i nigdy nie kieruj wylotu sprężonego powietrza w stronę ciała. Montuj urządzenie w miejscu zabezpieczonym przed uderzeniami i zachowaj kierunek przepływu oznaczony na korpusie.

Warto wiedzieć, jak wygląda prawidłowa kolejność elementów w instalacji sprężonego powietrza, bo jej odwrócenie niweczy działanie całego układu. Najpierw ustawia się filtr z separatorem wody, który usuwa kondensat i zanieczyszczenia, potem reduktor ustalający ciśnienie robocze, a dopiero na końcu naolejacz. Odwrotna kolejność — naolejacz przed filtrem — oznacza, że wkład filtra wyłapuje świeżo dodany olej. Nie wszystkie narzędzia wymagają zresztą smarowania: pistolety lakiernicze pracują wyłącznie na suchym powietrzu, więc dla nich warto wyprowadzić osobną odnogę instalacji.

❓ Najczęściej zadawane pytania

🔹 Jakie funkcje pełni ten zespół?
Trzy: filtruje powietrze z oleju, kondensatu i cząstek stałych, ustawia stałe ciśnienie robocze oraz naoleja powietrze zasilające narzędzia. Zakres funkcji warto porównać z potrzebami.

🔹 Jakie jest ciśnienie robocze?
0–1 MPa, czyli 0–150 psi, przy manometrze z podwójną skalą. Parametry warto odnieść do sprężarki.

🔹 Po co filtrować powietrze ze sprężarki?
Bo sprężanie powoduje skraplanie wilgoci, a do tego dochodzą drobiny rdzy i pył – woda niszczy narzędzia od wewnątrz, a mgła olejowa jest katastrofalna przy lakierowaniu. Zanieczyszczenia mają różne pochodzenie.

🔹 Do czego służy reduktor?
Do utrzymania stałej, zadanej wartości ciśnienia niezależnie od ciśnienia w zbiorniku – pistolet lakierniczy wymaga 2–3,5 bara, a klucz udarowy około 6. Narzędzia mają różne wymagania.

🔹 Jakie jest przyłącze?
1/2" na wejściu i wyjściu. Sposób montażu wpływa na wygodę.

🔹 Jak często spuszczać kondensat?
Regularnie, zanim woda sięgnie elementu filtracyjnego – przepełniony filtr przepuszcza wodę do narzędzi. Obsługa jest prosta, ale regularna.
