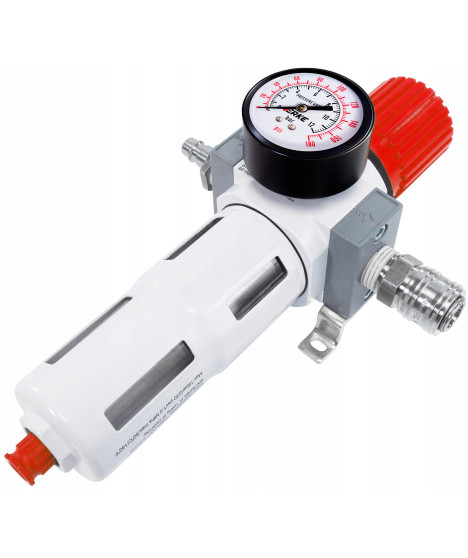

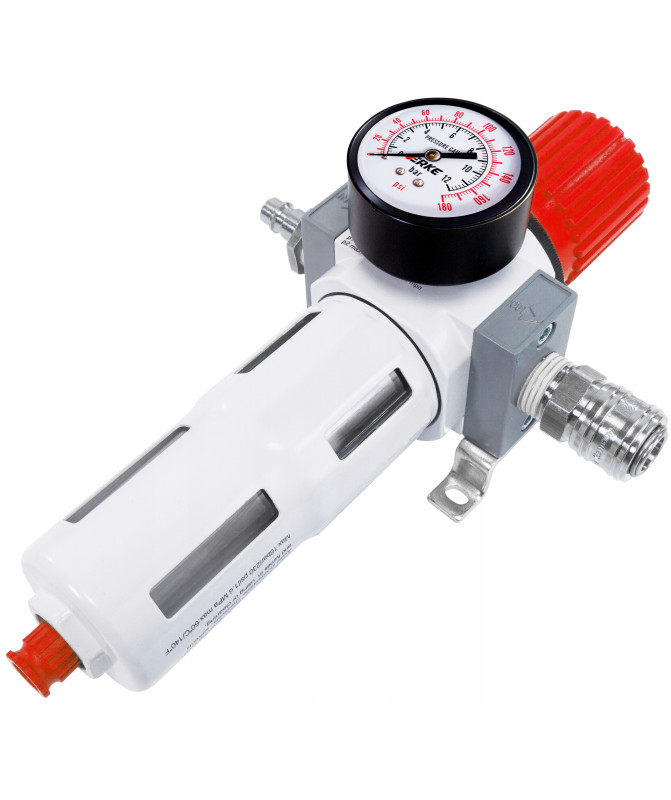

Filtr z reduktorem ciśnienia 1/2", zakres 0-16 bar, uchwyt i szybkozłączka w zestawie

Filtroreduktor 1/2" – zakres 0–16 bar, wymienna wkładka filtracyjna

💨 Profesjonalny filtroreduktor, który zastosowany w instalacji pneumatycznej spełnia dwie funkcje. Jako filtr oczyszcza powietrze z oleju, kondensatu i cząstek stałych, a jako reduktor nastawia i utrzymuje stałą wartość ciśnienia wyjściowego. To element instalacji chroniący kosztowny osprzęt.

Warto wyjaśnić, dlaczego powietrze ze sprężarki wymaga oczyszczenia. Sprężanie powoduje skraplanie się wilgoci zawartej w zasysanym powietrzu, a do tego dochodzą drobiny rdzy ze zbiornika, pył oraz mgła olejowa ze sprężarek olejowych. Woda niszczy narzędzia pneumatyczne od wewnątrz, cząstki stałe ścierają łopatki silników, a olej na świeżo nałożonej powłoce lakierniczej tworzy krater nie do zamaskowania. Powietrze ze sprężarki nie jest tak czyste, jak się wydaje.

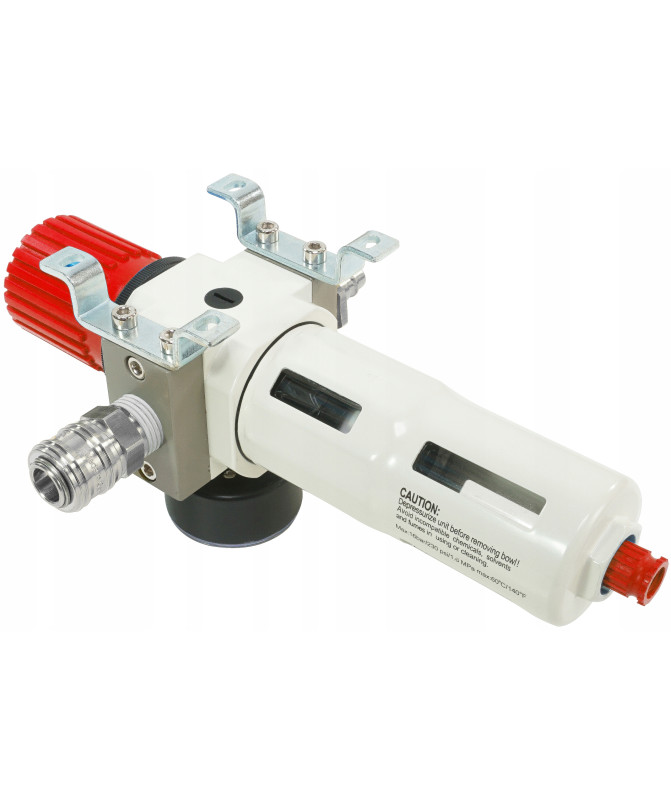

Konstrukcja filtra jest przy tym przemyślana w szczegółach. Moduł wyposażono we wkładkę filtracyjną, a kondensat osadza się w przykręcanym pojemniku z ręcznym spustem. Producent wskazuje wprost moment opróżnienia: gdy poziom zbliży się do około 10 mm poniżej elementu filtracyjnego, kondensat należy usunąć, otwierając zaworek spustowy – przepełniony pojemnik oznacza bowiem, że filtr przestaje działać. Skutki zaniedbania są przewidywalne i kosztowne.

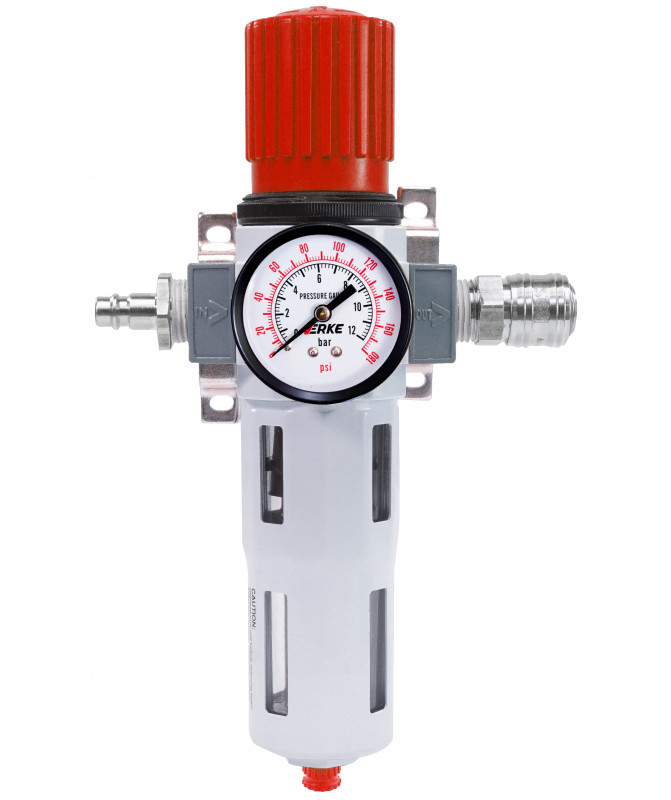

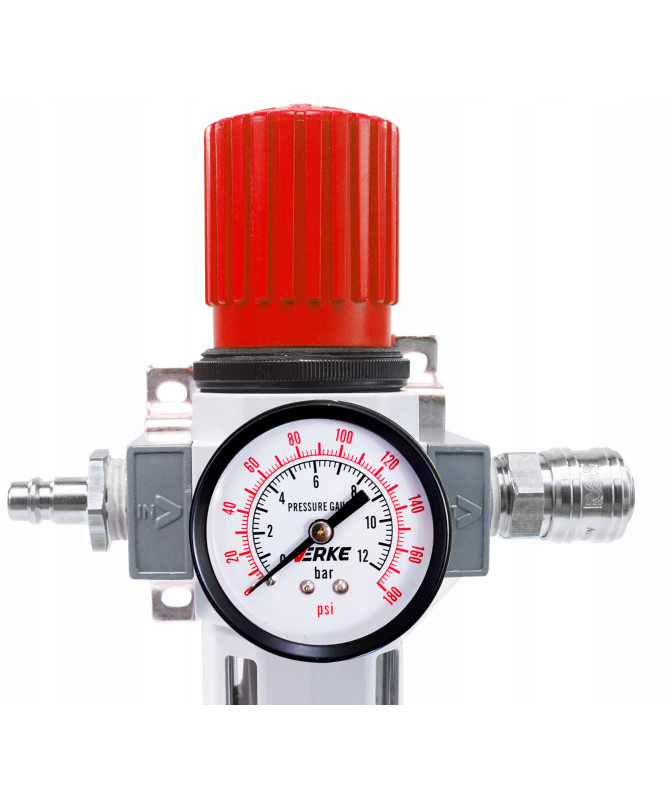

Funkcja reduktora opiera się na manometrze o zakresie 0–16 bar, którego tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bara. To rozdzielczość pozwalająca precyzyjnie ustawić ciśnienie wymagane przez konkretne narzędzie. Manometr można zamontować w jednym z dwóch portów – przednim albo tylnym, a nieużywany zaślepia się dołączonym korkiem, co pozwala dopasować ustawienie do miejsca montażu. Druga funkcja dotyczy dopasowania ciśnienia do narzędzia.

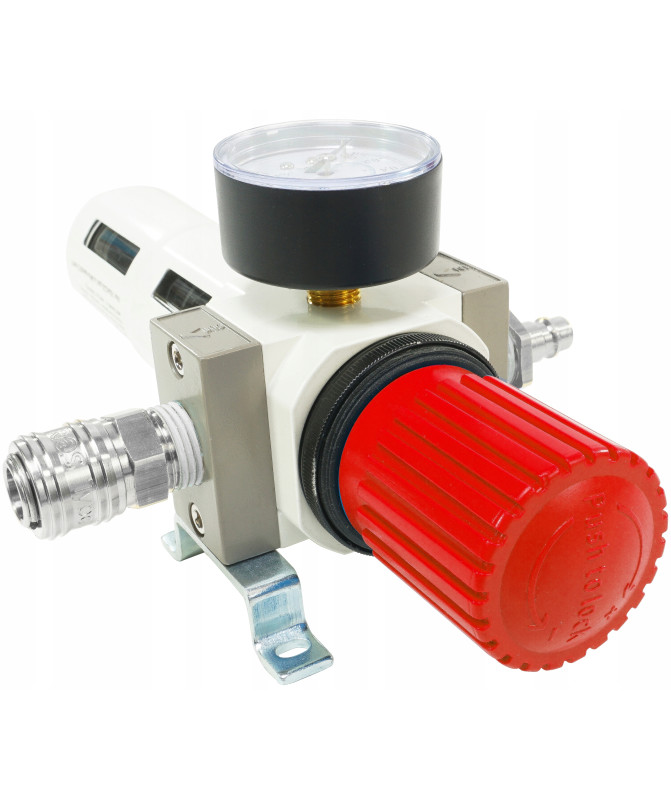

Regulacji dokonuje się dużym, wygodnym pokrętłem w górnej części urządzenia, wyposażonym w blokadę zabezpieczającą przed niezamierzoną zmianą nastawy – przed regulacją odblokowuje się je przez pociągnięcie do góry. W zestawie dostarczany jest tylny uchwyt montażowy wraz ze śrubkami oraz szybkozłączka i wtyczka, dzięki czemu urządzenie można od razu przykręcić do ściany i podłączyć. Dopuszczalna temperatura pracy wynosi 60 stopni Celsjusza. Wyposażenie i parametry wyznaczają warunki montażu.

Najważniejsze zalety:

• ✅ Dwie funkcje w jednym module – filtracja i nastawa ciśnienia. Kompletne przygotowanie powietrza.
• ✅ Podziałka co 0,2 bara – precyzyjne ustawienie ciśnienia roboczego. Ochrona narzędzi przed wilgocią.
• ✅ Dwa porty manometru – montaż dopasowany do miejsca. Powtarzalne warunki pracy.
• ✅ Blokada pokrętła – zabezpieczenie przed przypadkową zmianą nastawy. Spokój o ustawione parametry.
• ✅ Wymienna wkładka filtracyjna – obsługa bez wymiany całego modułu. Zgodność z instalacją warsztatową.
• ✅ Kompletny zestaw montażowy – uchwyt, śrubki, szybkozłączka i wtyczka. Stałe miejsce w instalacji.

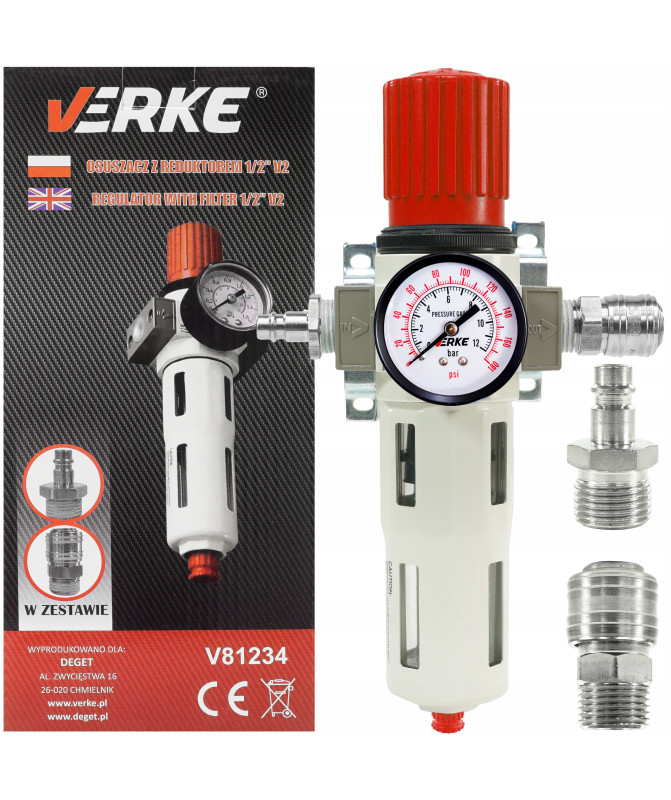

📦 Skład zestawu

• Filtroreduktor z manometrem – z wkładką filtracyjną i pojemnikiem kondensatu.
• Tylny uchwyt montażowy ze śrubkami – do zamocowania na ścianie.
• Szybkozłączka – podłączenie do instalacji.
• Wtyczka – połączenie z narzędziem lub wężem.
• Korek zaślepiający – do nieużywanego portu manometru.

⚙️ Dane techniczne

🛠️ Zastosowanie

Filtroreduktor przeznaczony jest do instalacji sprężonego powietrza.

• 🔩 Instalacja warsztatowa – oczyszczanie powietrza i nastawa ciśnienia. Stałe wyposażenie stanowiska.
• 🔩 Lakierowanie – powietrze wolne od wody i cząstek stałych. Narzędzia wymagające smarowania.
• 🔩 Narzędzia pneumatyczne – ochrona mechanizmów przed wilgocią. Osprzęt o wysokich obrotach.
• 🔩 Precyzyjna nastawa ciśnienia – dzięki podziałce co 0,2 bara. Ochrona przed kondensatem.
• 🔩 Montaż naścienny – uchwyt w zestawie. Dopasowanie do wymagań narzędzia.
• 🔩 Warsztat i garaż – stałe wyposażenie przy sprężarce. Wyposażenie uzupełniające sprężarkę.

📋 Jak używać – krok po kroku:

1. Rozpręż instalację przed montażem urządzenia. Ciśnienie w instalacji jest niebezpieczne.
2. Wybierz port manometru i zaślep drugi dołączonym korkiem. Kolejność elementów ma znaczenie.
3. Przykręć uchwyt montażowy i zamocuj zespół na ścianie. Rodzaj oleju wpływa na uszczelnienia.
4. Odblokuj pokrętło, pociągając je do góry, i ustaw ciśnienie. Wartość dobiera się do narzędzia.
5. Zablokuj nastawę, wciskając pokrętło z powrotem. Blokada chroni nastawę.
6. Spuszczaj kondensat, zanim sięgnie elementu filtracyjnego. Kondensat gromadzi się stale.

⚠️ Ważne: przed montażem, regulacją i obsługą odetnij dopływ sprężonego powietrza i rozpręż instalację – element pod ciśnieniem odkręcany bez zrzucenia go potrafi odskoczyć z dużą siłą. Nie przekraczaj dopuszczalnego ciśnienia roboczego i upewnij się, że odpowiada ono parametrom Twojej sprężarki. Przeźroczyste pojemniki sprawdzaj regularnie pod kątem pęknięć i nie czyść ich rozpuszczalnikami ani benzyną, które powodują kruszenie tworzywa – do mycia używaj wyłącznie wody z mydłem. Pęknięty pojemnik pod ciśnieniem rozpada się gwałtownie. Opróżniaj zbiorniczek kondensatu regularnie, zanim woda sięgnie elementu filtracyjnego: przepełniony filtr przestaje spełniać swoją funkcję i przepuszcza wodę do narzędzi. Wymieniaj wkładkę filtracyjną zgodnie z zaleceniami – zapchany wkład powoduje spadek ciśnienia i przestaje zatrzymywać zanieczyszczenia. Pracuj w okularach ochronnych i nigdy nie kieruj wylotu sprężonego powietrza w stronę ciała. Montuj urządzenie w miejscu zabezpieczonym przed uderzeniami i zachowaj kierunek przepływu oznaczony na korpusie.

Warto wiedzieć, jak wygląda prawidłowa kolejność elementów w instalacji sprężonego powietrza, bo jej odwrócenie niweczy działanie całego układu. Najpierw ustawia się filtr z separatorem wody, który usuwa kondensat i zanieczyszczenia, potem reduktor ustalający ciśnienie robocze, a dopiero na końcu naolejacz. Odwrotna kolejność — naolejacz przed filtrem — oznacza, że wkład filtra wyłapuje świeżo dodany olej. Nie wszystkie narzędzia wymagają zresztą smarowania: pistolety lakiernicze pracują wyłącznie na suchym powietrzu, więc dla nich warto wyprowadzić osobną odnogę instalacji.

❓ Najczęściej zadawane pytania

🔹 Jakie funkcje pełni filtroreduktor?
Dwie: oczyszcza powietrze z oleju, kondensatu i cząstek stałych oraz nastawia i utrzymuje stałą wartość ciśnienia wyjściowego. Zakres funkcji warto porównać z potrzebami.

🔹 Jaki jest zakres manometru?
0–16 bar, z podziałką o dokładności 0,2 bara. Parametry warto odnieść do sprężarki.

🔹 Kiedy opróżniać pojemnik kondensatu?
Gdy poziom zbliży się do około 10 mm poniżej elementu filtracyjnego – wtedy otwiera się zaworek spustowy. Zanieczyszczenia mają różne pochodzenie.

🔹 Gdzie montuje się manometr?
Do wyboru są dwa porty: przedni lub tylny. Nieużywany zaślepia się dołączonym korkiem. Narzędzia mają różne wymagania.

🔹 Jak działa blokada pokrętła?
Zabezpiecza nastawę przed niezamierzoną zmianą – przed regulacją odblokowuje się je przez pociągnięcie do góry. Sposób montażu wpływa na wygodę.

🔹 Co znajduje się w zestawie?
Filtroreduktor, tylny uchwyt montażowy ze śrubkami, szybkozłączka oraz wtyczka. Obsługa jest prosta, ale regularna.
