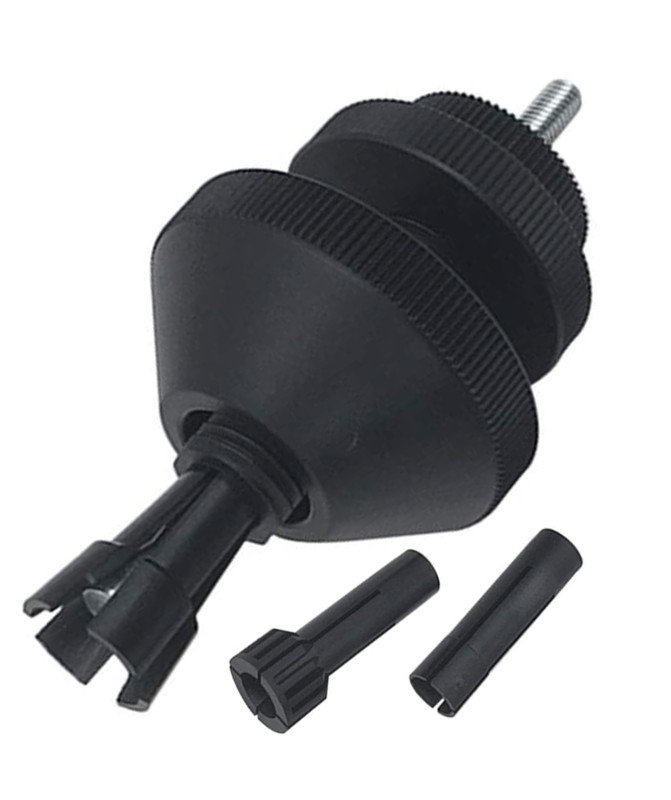

Przyrząd do centrowania tarczy sprzęgła – zestaw trzech tulejek rozporowych

⚙️ Przyrząd do centrowania tarczy sprzęgła to uniwersalne i praktyczne narzędzie, które znacznie upraszcza równe ustawienie tarczy sprzęgłowej względem docisku i koła zamachowego. Służy do blokowania tarczy, ręcznego ustalania jej położenia i nakładania jej na tarczę dociskową w samochodach osobowych i dostawczych.

Podczas montażu sprzęgła tarcza znajduje się między kołem zamachowym a dociskiem i do czasu dokręcenia docisku może się przesuwać. Jeśli zostanie zamocowana krzywo, wałek sprzęgłowy skrzyni biegów nie trafi w jej wielowypust i w łożysko pilotujące. Montaż skrzyni staje się wtedy walką, a próby dociśnięcia jej na siłę uszkadzają tarczę lub wałek.

Dlaczego to takie ważne? Niewycentrowana tarcza to nie tylko problem z montażem, ale też drgania przy ruszaniu i szybsze zużycie elementów układu napędowego. Prawidłowe ustawienie sprawia, że skrzynia wchodzi na miejsce płynnie, a nowe sprzęgło pracuje tak, jak powinno.

W zestawie znajdują się dwie tulejki rozporowe przeznaczone do różnych średnic łożysk osadzonych w wale korbowym oraz jedna tulejka rozporowa o bardzo dużym zakresie regulacji, przeznaczona do wałów bez łożyska podporowego wałka sprzęgłowego. Ta ostatnia znacząco zwiększa uniwersalność narzędzia – obsłużysz nim także konstrukcje, w których nie ma klasycznego łożyska pilotującego.

To praktyczne wyposażenie warsztatów samochodowych i serwisów układów napędowych, a także mechaników, którzy samodzielnie wymieniają sprzęgło. Prosty przyrząd znacząco skraca czas montażu skrzyni biegów.

Najważniejsze zalety:

• ✅ Trzy tulejki rozporowe – szeroki zakres zastosowań.
• ✅ Wersja do wałów bez łożyska podporowego – duży zakres regulacji.
• ✅ Blokowanie i centrowanie tarczy – dwie funkcje w jednym narzędziu.
• ✅ Łatwiejszy montaż skrzyni – wałek trafia w tarczę bez problemów.
• ✅ Ochrona elementów – mniejsze ryzyko uszkodzenia tarczy i łożyska.
• ✅ Auta osobowe i dostawcze – uniwersalne zastosowanie.

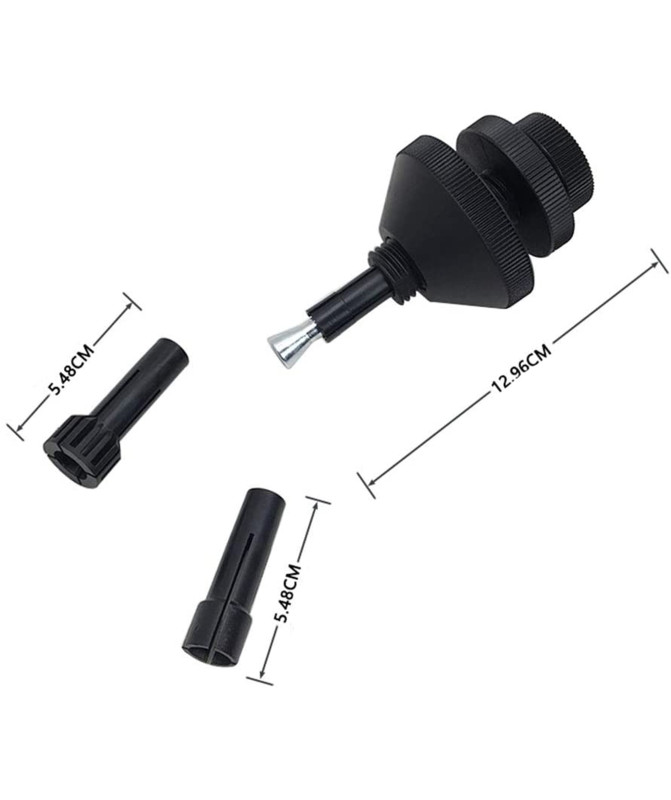

📦 Skład zestawu

• Tulejka rozporowa – do mniejszych łożysk osadzonych w wale korbowym.
• Tulejka rozporowa – do większych łożysk w wale korbowym.
• Tulejka rozporowa o dużym zakresie regulacji – do wałów bez łożyska podporowego wałka sprzęgłowego.

⚙️ Dane techniczne

🛠️ Zastosowanie

Przyrząd służy do centrowania tarczy sprzęgła podczas montażu. Dobierz tulejkę do konstrukcji wału korbowego w danym pojeździe.

• 🔩 Wymiana sprzęgła – ustawienie tarczy przed dokręceniem docisku.
• 🔩 Montaż skrzyni biegów – płynne osadzenie wałka sprzęgłowego.
• 🔩 Wały z łożyskiem pilotującym – dwie tulejki w różnych średnicach.
• 🔩 Wały bez łożyska podporowego – tulejka o dużym zakresie regulacji.
• 🔩 Warsztaty i serwisy – naprawy układów napędowych.

📋 Jak używać – krok po kroku:

1. Oczyść koło zamachowe – i sprawdź stan jego powierzchni.
2. Dobierz tulejkę – do średnicy łożyska pilotującego lub gniazda w wale.
3. Załóż tarczę – właściwą stroną w kierunku koła zamachowego.
4. Wprowadź przyrząd – przez wielowypust tarczy w łożysko lub gniazdo wału.
5. Zamontuj docisk – dokręcając śruby stopniowo na krzyż, momentem producenta.
6. Wyjmij przyrząd – po dokręceniu docisku i zamontuj skrzynię biegów.

⚠️ Ważne: skrzynia biegów jest ciężka – używaj podnośnika do skrzyń lub pomocy drugiej osoby i nigdy nie pracuj pod pojazdem podpartym wyłącznie lewarkiem. Docisk sprzęgła dokręcaj równomiernie na krzyż, aby nie odkształcić jego sprężyny. Sprawdź moment dokręcania w dokumentacji pojazdu.

❓ Najczęściej zadawane pytania

🔹 Ile tulejek zawiera zestaw?
Trzy – dwie do łożysk w wale korbowym i jedna o dużym zakresie regulacji.

🔹 Do czego służy przyrząd?
Do blokowania i centrowania tarczy sprzęgła podczas montażu.

🔹 Czy zadziała bez łożyska pilotującego?
Tak – do tego służy tulejka o dużym zakresie regulacji.

🔹 Do jakich pojazdów się nadaje?
Do samochodów osobowych i dostawczych.

🔹 Kiedy wyjąć przyrząd?
Po pełnym dokręceniu docisku sprzęgła.

🔹 Czy mogę zamontować sprzęgło bez centrowania?
Jest to bardzo trudne – niewycentrowana tarcza uniemożliwia wsunięcie wałka skrzyni.
