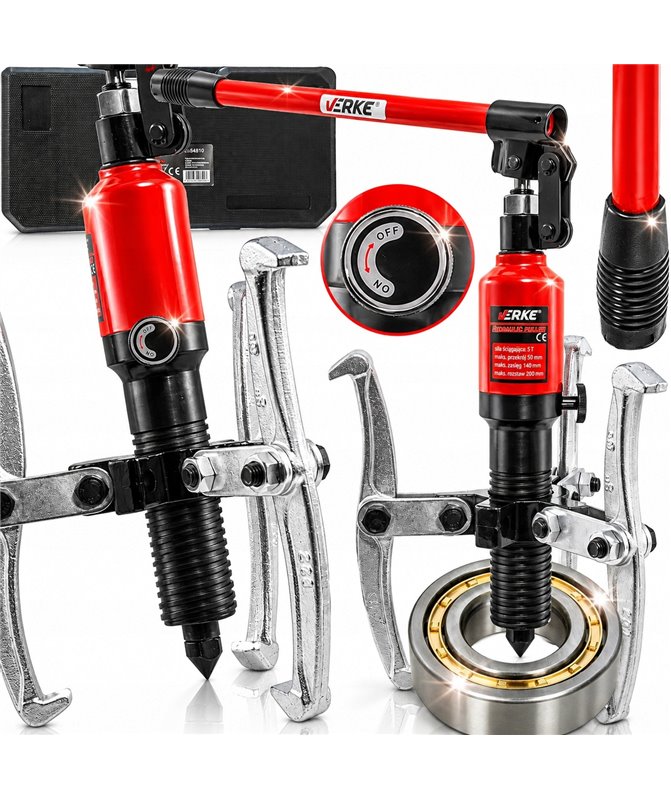

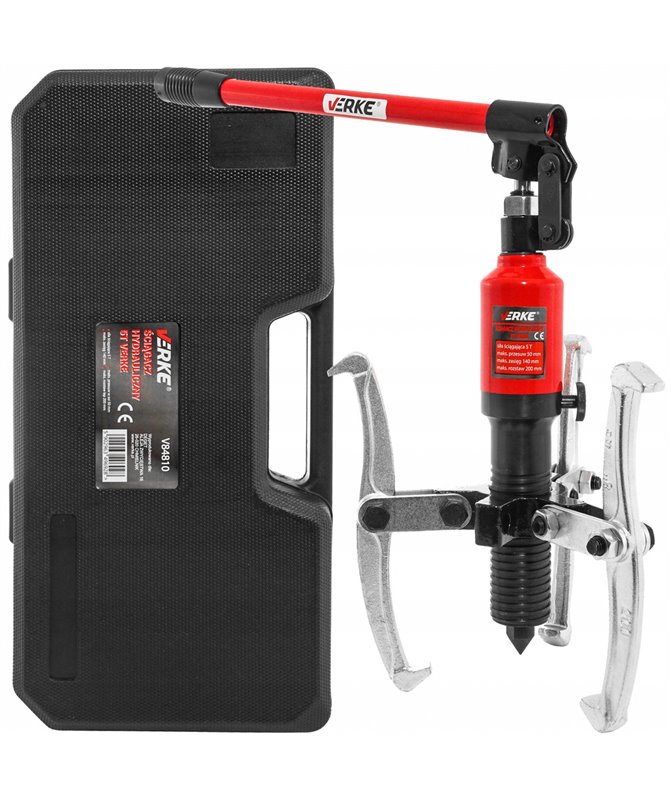

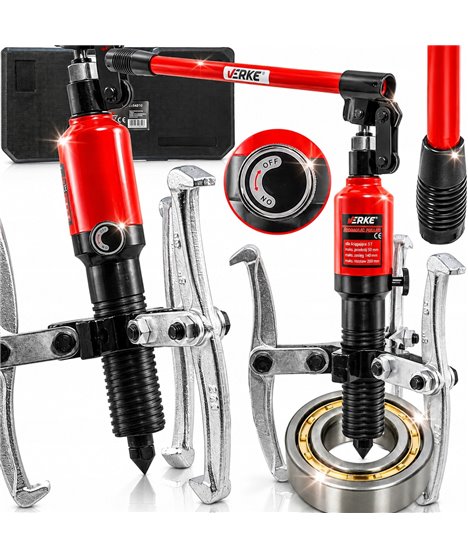

Ściągacz hydrauliczny 5 t do łożysk i piast, rozstaw 50-200 mm, 2 lub 3 ramiona

Ściągacz hydrauliczny 5 t – rozstaw ramion do 200 mm

🔧 Ściągacz hydrauliczny 5 ton to idealne narzędzie do demontażu łożysk, kół zębatych, piast, tulei i innych elementów osadzonych ciasno na wale. Dzięki hydraulicznej konstrukcji zapewnia znaczną siłę ściągania. To narzędzie bez którego pewnych napraw nie da się wykonać.

Warto wyjaśnić, czym konstrukcja hydrauliczna przewyższa gwintową, bo różnica jest zasadnicza. W ściągaczu gwintowym wkręcana śruba obraca się, opierając o wał, i przenosi na całe narzędzie moment skręcający – ramiona mają wtedy tendencję do obracania się razem ze śrubą i ześlizgiwania z elementu. W przeciwieństwie do ściągaczy gwintowych tutaj nie występuje siła skręcająca, która może doprowadzić do ześlizgnięcia się narzędzia. Konstrukcja hydrauliczna rozwiązuje typowy problem.

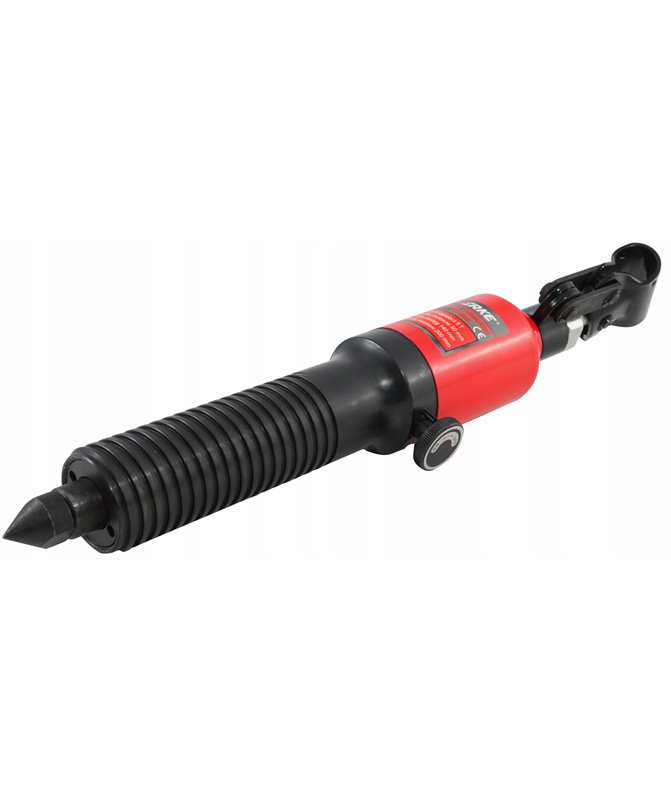

Druga różnica dotyczy wysiłku. Wysokiej jakości siłownik hydrauliczny sprawia, że do pracy nie jest wymagana duża siła, a moc przekazywana jest stopniowo i bez wysiłku. Zamiast dokręcania śruby kluczem, operator pompuje dźwignią – siła narasta płynnie i w pełni kontrolowanie, co przy zapieczonym łożysku ma znaczenie także dla bezpieczeństwa. Druga zaleta dotyczy wysiłku operatora.

Parametry robocze wyznaczają zakres zastosowań. Rozstaw ramion regulowany w zakresie 50–200 mm pozwala na pracę z różnorodnymi średnicami części, a maksymalny zasięg 140 mm umożliwia zdejmowanie głębiej osadzonych podzespołów. Solidne ramiona o długości 250 mm zapewniają stabilność i wytrzymałość nawet przy maksymalnym obciążeniu, a dwie pozycje mocowania ramion dodatkowo rozszerzają zakres regulacji. Narzędzie waży około 7,5 kg. Parametry wyznaczają zakres obsługiwanych części.

Konstrukcja uwzględnia warunki pracy warsztatowej. Możliwość ściągania za pomocą 2 lub 3 ramion pozwala dopasować narzędzie do kształtu elementu: trzy ramiona dają symetryczny rozkład sił przy kołach i piastach, dwa – dostęp tam, gdzie trzeciemu brakuje miejsca. Rączka umieszczona na obrotowej głowicy ułatwia manewrowanie, a zawór bezpieczeństwa chroni przed przeciążeniem. Precyzyjne wykonanie i solidne materiały gwarantują długą żywotność narzędzia oraz bezawaryjną pracę. Rozwiązania konstrukcyjne zwiększają uniwersalność.

Najważniejsze zalety:

• ✅ Siła 5 ton – demontaż nawet zapieczonych elementów. Demontaż bez uszkodzenia elementów.
• ✅ Dwie pozycje mocowania ramion – szerszy zakres regulacji. Dopasowanie do kształtu części.
• ✅ Brak siły skręcającej – ramiona nie ześlizgują się z elementu. Kontrola nad przebiegiem pracy.

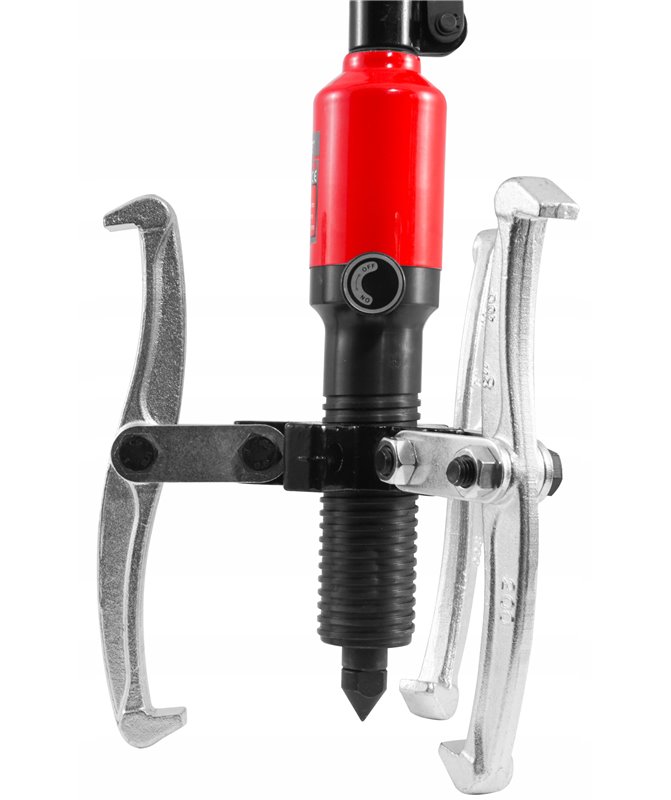

• ✅ Praca na 2 lub 3 ramionach – dopasowanie do kształtu części. Dostęp w ograniczonej przestrzeni.
• ✅ Stopniowy przyrost siły – pełna kontrola nad demontażem. Bezpieczeństwo przy dużych siłach.
• ✅ Obrotowa głowica z rączką – łatwiejsze manewrowanie. Trwałość przy obciążeniu.

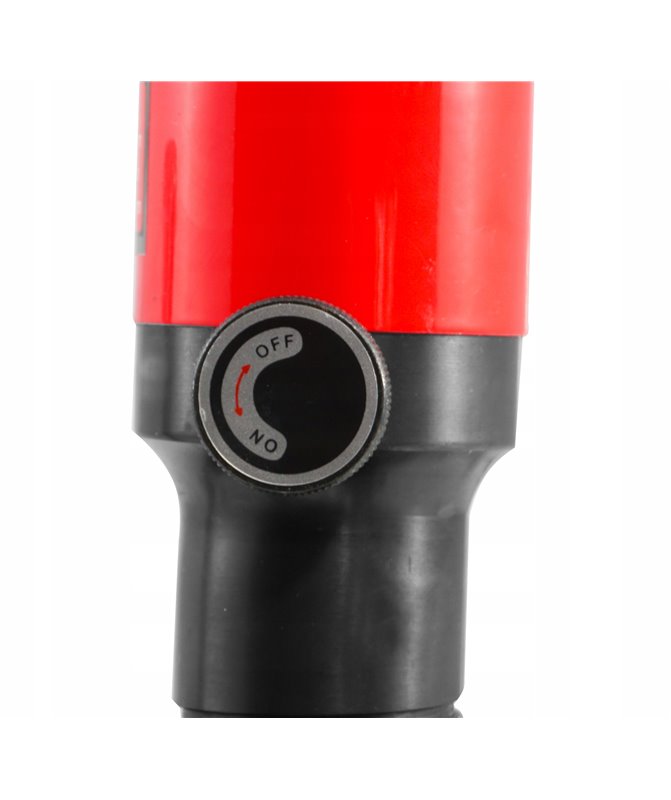

• ✅ Zawór bezpieczeństwa – ochrona przed przeciążeniem.

⚙️ Dane techniczne

🛠️ Zastosowanie

Ściągacz przeznaczony jest do demontażu elementów osadzonych na wałach.

• 🔩 Łożyska kulkowe i wałeczkowe – demontaż bez uszkodzenia wału. Najczęstsze zastosowanie.
• 🔩 Piasty kół – naprawy zawieszenia i układu napędowego. Naprawy podwozia i napędu.
• 🔩 Koła zębate i pasowe – przekładnie i napędy. Obsługa przekładni.
• 🔩 Tuleje – elementy ciasno osadzone na wałach. Elementy ciasno osadzone.
• 🔩 Silniki elektryczne i pompy – obsługa serwisowa. Serwis maszyn i urządzeń.
• 🔩 Warsztat mechaniczny i ślusarski – codzienna praca naprawcza. Codzienna praca warsztatowa.

📋 Jak używać – krok po kroku:

1. Dobierz układ dwu- lub trójramienny do kształtu elementu. Układ ramion zależy od elementu.
2. Ustaw rozstaw ramion i zaczep je pewnie za ściąganą część. Pewne zaczepienie zapobiega ześlizgnięciu.

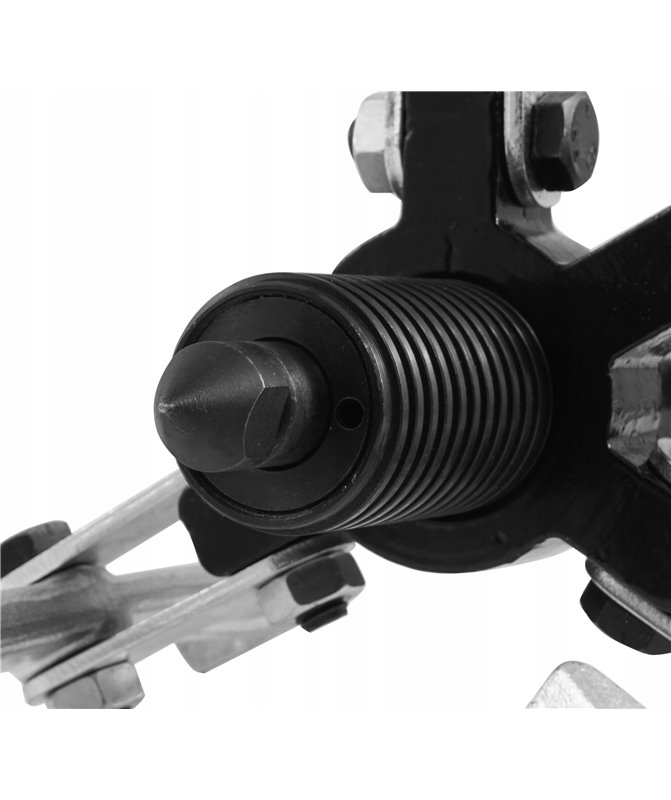

3. Sprawdź, czy trzpień opiera się dokładnie w osi wału. Odchylenie od osi grozi uszkodzeniem.
4. Upewnij się, że ramiona obejmują element symetrycznie. Niesymetryczny układ przeciąża jedno ramię.
5. Pompuj dźwignią, obserwując zachowanie ramion. Ramiona mogą się zsuwać pod obciążeniem.
6. Po demontażu zwolnij ciśnienie i zdejmij narzędzie. Ciśnienie trzeba zwolnić przed demontażem.

⚠️ Ważne: ściąganie elementów osadzonych ciasno wiąże się z gromadzeniem ogromnej energii w napiętych częściach – gdy połączenie nagle puści albo ramię ześlizgnie się z elementu, oderwane części lecą z siłą pocisku. Zawsze pracuj w okularach ochronnych lub przyłbicy i osłoń miejsce pracy, na przykład narzucając na ściągacz grubą szmatę. Nigdy nie stawaj w osi wału ani nie trzymaj dłoni w linii ewentualnego wyrzutu. Sprawdzaj przez cały czas, czy ramiona obejmują element symetrycznie i nie wysuwają się; przy pierwszym objawie zsuwania natychmiast zwolnij ciśnienie. Nie przekraczaj nominalnej siły ściągania i nie blokuj zaworu bezpieczeństwa. Nie przedłużaj dźwigni pompy rurą. Przy mocno zapieczonych elementach pomaga wcześniejsze zastosowanie preparatu penetrującego albo podgrzanie ściąganej części – nigdy samego wału. Narzędzie z pękniętym ramieniem, wyciekiem oleju lub uszkodzonym gwintem wycofaj z użycia.

Warto na koniec wiedzieć, że przy zapieczonych łożyskach sama siła rzadko wystarcza, a jej zwiększanie częściej niszczy wał niż zdejmuje element. Skuteczniejsze bywa połączenie trzech zabiegów: spryskania połączenia preparatem penetrującym i odczekania kilkunastu minut, utrzymania umiarkowanego napięcia ściągaczem, a następnie podgrzania samego ściąganego elementu palnikiem. Rozgrzana obręcz łożyska rozszerza się szybciej niż chłodniejszy wał w środku i puszcza niemal sama. Nigdy nie podgrzewa się przy tym wału ani uszczelniaczy, a łożysko poddane temperaturze nadaje się już wyłącznie do wymiany.

❓ Najczęściej zadawane pytania

🔹 Jaka jest siła ściągania?
5 ton. Siła wyznacza zakres zastosowań.

🔹 Jaki jest zakres rozstawu ramion?
Od 50 do 200 mm, przy długości ramienia 250 mm i maksymalnym zasięgu 140 mm. Wymiary warto porównać z częściami.

🔹 Czym ściągacz hydrauliczny przewyższa gwintowy?
Nie występuje w nim siła skręcająca, która przy ściągaczach gwintowych powoduje ześlizgiwanie się ramion z elementu. Konstrukcje różnią się zasadniczo.

🔹 Czy można pracować na dwóch ramionach?
Tak – narzędzie pozwala ściągać za pomocą 2 lub 3 ramion, zależnie od kształtu elementu i dostępu do niego. Układ ramion dobiera się do zadania.

🔹 Czym ten model różni się od mocniejszego wariantu?
Siłą 5 ton zamiast 10 oraz mniejszym rozstawem ramion (do 200 mm) i zasięgiem (140 mm). W zamian jest lżejszy i poręczniejszy. Warianty różnią się możliwościami.

🔹 Co chroni przed przeciążeniem?
Zawór bezpieczeństwa, którego nie wolno blokować ani regulować samodzielnie. Zabezpieczenia chronią narzędzie.
