Tester ciśnienia pomp wysokiego ciśnienia Common Rail do 2000 bar, manometr glicerynowy, walizka

Tester ciśnienia Common Rail do 2000 bar – manometr glicerynowy

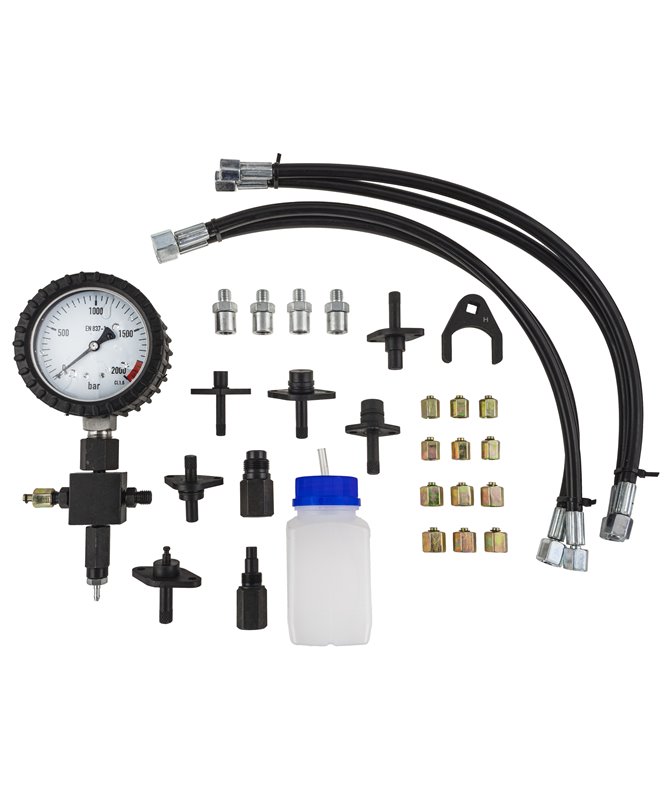

🔧 Tester do sprawdzania pomp wysokiego ciśnienia Common Rail do 2000 bar, przeznaczony do diagnostyki układów paliwowych w silnikach Diesla. Umożliwia dokładny pomiar ciśnienia roboczego oraz maksymalnego w układzie wtryskowym. To przyrząd, bez którego diagnoza układu wtryskowego opiera się na domysłach.

Diagnostyka układu Common Rail bez pomiaru ciśnienia opiera się w dużej mierze na domysłach. Objawy takie jak trudny rozruch, spadek mocy czy nierówna praca mogą wynikać zarówno ze zużytej pompy, jak i z nieszczelnych wtryskiwaczy albo wadliwego regulatora ciśnienia – a to zupełnie różne naprawy, różniące się kosztem o rząd wielkości. Rozdzielenie możliwych przyczyn usterki oszczędza kosztownych wymian.

Pomiar pozwala rozdzielić te przypadki. Sprawdzenie ciśnienia podczas rozruchu pokazuje, czy pompa w ogóle buduje ciśnienie wystarczające do wtrysku. Pomiar ciśnienia roboczego weryfikuje pracę układu przy pracującym silniku, a sprawdzenie maksymalnego ciśnienia pompy ujawnia jej zużycie. Osobno bada się regulator ciśnienia pompy paliwa oraz szczelność wtryskiwaczy. Warunki pracy układu wyznaczają wymagania wobec przyrządu.

Manometr glicerynowy to rozwiązanie o konkretnym uzasadnieniu. Wnętrze przyrządu wypełnia gliceryna, która tłumi drgania wskazówki – a w układzie Common Rail ciśnienie pulsuje w rytm pracy pompy. Bez tłumienia wskazówka drżałaby tak mocno, że odczyt byłby niemożliwy, a mechanizm szybko by się zużył. Gliceryna dodatkowo chroni przyrząd przed skutkami wstrząsów. Konstrukcja manometru wpływa na możliwość odczytu wskazań.

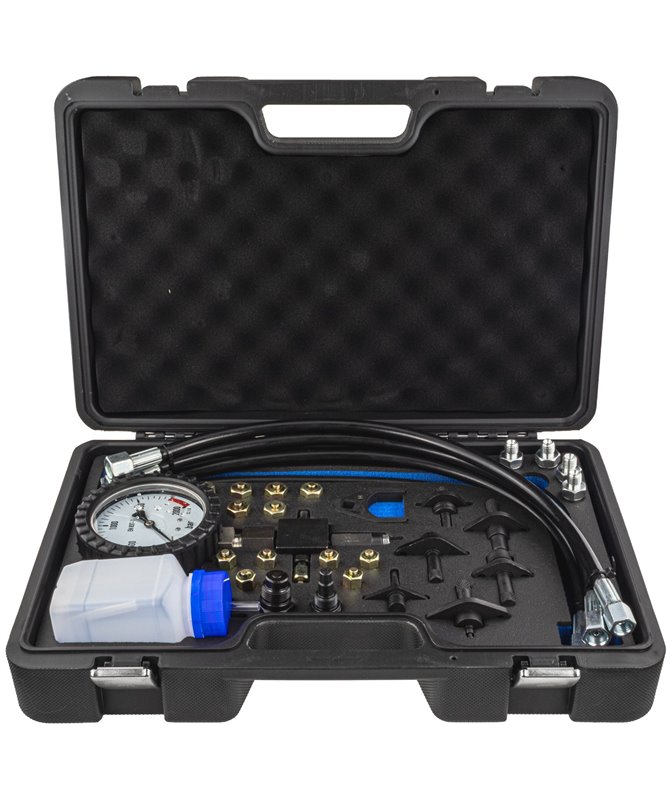

Zawór nadmiarowy ciśnienia zwiększa bezpieczeństwo podczas pracy – ogranicza ciśnienie docierające do manometru, zabezpieczając go przed uszkodzeniem przy nagłym skoku wartości. To istotne, bo ciśnienia rzędu 2000 bar są bardzo wysokie, a układ pracuje pod nimi w sposób pulsacyjny. Zestaw przechowywany jest w walizce transportowej. Zabezpieczenia mają przy takich ciśnieniach podstawowe znaczenie.

Najważniejsze zalety:

• ✅ Zakres do 2000 bar – obejmuje ciśnienia współczesnych układów Common Rail. Pomiar w pełnym zakresie pracy układu.
• ✅ Manometr glicerynowy – stabilny odczyt mimo pulsacji ciśnienia. Czytelny odczyt mimo pulsacji.
• ✅ Zawór nadmiarowy – zabezpiecza przyrząd przed skokami ciśnienia. Ochrona przyrządu przed uszkodzeniem.
• ✅ Diagnostyka kilku podzespołów – pompa, regulator i wtryskiwacze. Jedno badanie zamiast kilku prób.
• ✅ Rozdzielenie przyczyn usterki – zamiast wymiany podzespołów na próbę. Oszczędność na niepotrzebnych naprawach.
• ✅ Walizka transportowa – ochrona przyrządu między pomiarami. Przyrząd posłuży przez lata.

⚙️ Dane techniczne

🛠️ Zastosowanie

Tester przeznaczony jest do diagnostyki układów wtryskowych w silnikach wysokoprężnych.

• 🔩 Test ciśnienia podczas rozruchu – sprawdzenie, czy pompa buduje ciśnienie. Pierwszy krok diagnostyki.
• 🔩 Pomiar ciśnienia roboczego – weryfikacja pracy układu przy pracującym silniku. Badanie przy pracującym silniku.
• 🔩 Maksymalne ciśnienie pompy – ocena jej zużycia. Ocena stanu podzespołu.
• 🔩 Diagnostyka regulatora ciśnienia – element sterujący pracą pompy. Element często odpowiadający za usterkę.
• 🔩 Kontrola szczelności wtryskiwaczy – częsta przyczyna spadku ciśnienia. Typowa przyczyna spadku ciśnienia.
• 🔩 Warsztat i serwis – diagnostyka przed kosztowną naprawą. Badanie przed decyzją o naprawie.

📋 Jak używać – krok po kroku:

1. Pracuj przy zimnym, wyłączonym silniku i odłącz akumulator na czas podłączania. Praca przy gorącym układzie jest niebezpieczna.
2. Podłącz tester zgodnie z dokumentacją serwisową konkretnego układu. Sposób podłączenia różni się między układami.
3. Sprawdź szczelność wszystkich połączeń przed uruchomieniem silnika. Nieszczelność pod ciśnieniem jest bardzo groźna.
4. Wykonaj pomiar podczas rozruchu, a następnie przy pracy silnika. Oba pomiary dają pełniejszy obraz.
5. Porównaj wyniki z wartościami podanymi przez producenta pojazdu. Wartości odniesienia różnią się między pojazdami.
6. Po pomiarze odczekaj do spadku ciśnienia przed odłączeniem przyrządu. Rozłączanie pod ciśnieniem grozi urazem.

⚠️ Ważne: układ Common Rail pracuje pod ciśnieniem sięgającym 2000 bar i jest to zagrożenie realne, nie teoretyczne. Strumień paliwa wydostający się przez nieszczelność ma taką energię, że przecina skórę i wnika w tkanki, nie pozostawiając widocznej rany – uraz taki wymaga natychmiastowej pomocy lekarskiej, a lekceważony prowadzi do martwicy. Nigdy nie szukaj nieszczelności dłonią ani nie zbliżaj rąk do przewodów przy pracującym silniku. Przed odłączeniem przyrządu odczekaj, aż ciśnienie w układzie spadnie. Pracuj w okularach ochronnych i rękawicach, w pomieszczeniu z wentylacją, z dala od źródeł ognia i iskier – olej napędowy pod ciśnieniem tworzy łatwopalną mgłę. Jeśli nie masz doświadczenia w diagnostyce układów wysokiego ciśnienia, zleć badanie warsztatowi. Po każdym pomiarze sprawdź szczelność połączeń, które rozłączałeś.

Warto na koniec zwrócić uwagę na rzecz wspólną dla wszystkich prac przy układach wysokiego ciśnienia: czystość. Zarówno w układzie hamulcowym, jak i wtryskowym pracują elementy o tolerancjach mierzonych mikrometrami, a najmniejsze zanieczyszczenie wprowadzone podczas naprawy potrafi je zniszczyć. Dlatego rozłączone przewody zaślepia się natychmiast, a złącza czyści przed każdym rozkręceniem — to nawyk, który odróżnia naprawę trwałą od takiej, która wraca po kilku tygodniach.

❓ Najczęściej zadawane pytania

🔹 Jaki jest zakres pomiaru?
Do 2000 bar – wartość obejmująca ciśnienia współczesnych układów Common Rail. Zakres obejmuje współczesne układy wtryskowe.

🔹 Dlaczego manometr jest glicerynowy?
Bo gliceryna tłumi drgania wskazówki. W układzie Common Rail ciśnienie pulsuje, więc bez tłumienia odczyt byłby niemożliwy, a mechanizm szybko by się zużył. Konstrukcja manometru ma tu praktyczne uzasadnienie.

🔹 Do czego służy zawór nadmiarowy?
Zwiększa bezpieczeństwo pracy, ograniczając ciśnienie docierające do manometru i chroniąc go przed uszkodzeniem przy nagłym skoku. Zabezpieczenie chroni przyrząd i osobę wykonującą pomiar.

🔹 Co można sprawdzić tym testerem?
Ciśnienie podczas rozruchu, ciśnienie robocze, maksymalne ciśnienie pompy, pracę regulatora oraz szczelność wtryskiwaczy. Badanie obejmuje kilka podzespołów układu.

🔹 Po co mierzyć ciśnienie, skoro objawy są widoczne?
Bo te same objawy daje zużyta pompa, nieszczelne wtryskiwacze i wadliwy regulator – a to zupełnie różne naprawy, różniące się kosztem o rząd wielkości. Diagnoza bez pomiaru bywa bardzo kosztowna.

🔹 Czy pomiar jest bezpieczny?
Wymaga ostrożności. Paliwo pod ciśnieniem 2000 bar przecina skórę – nigdy nie szukaj nieszczelności dłonią i nie zbliżaj rąk do przewodów przy pracującym silniku. Ostrożność jest tu warunkiem bezpiecznej pracy.
