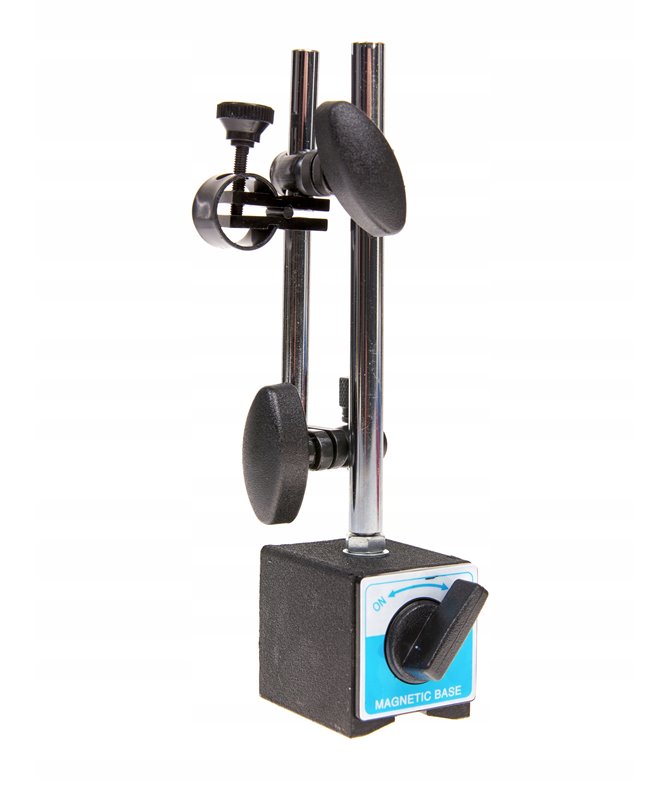

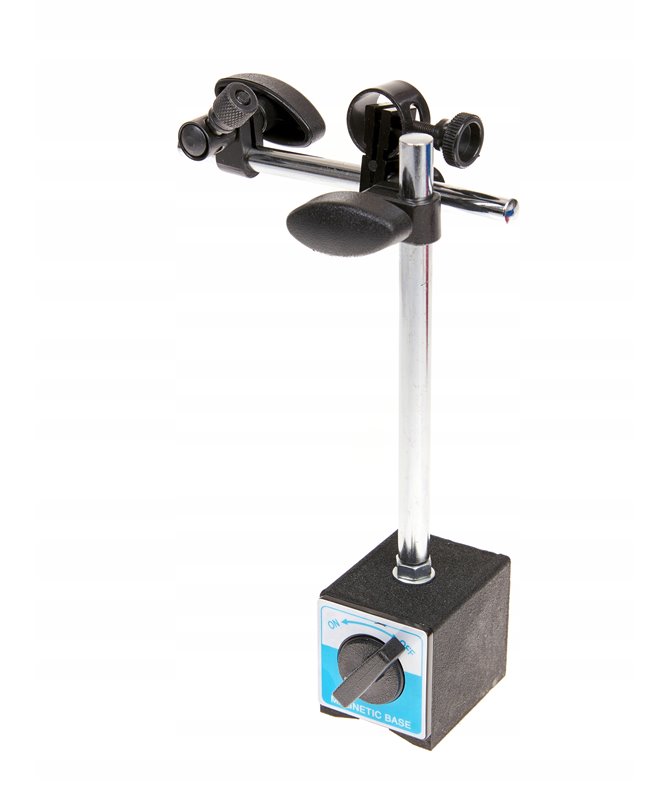

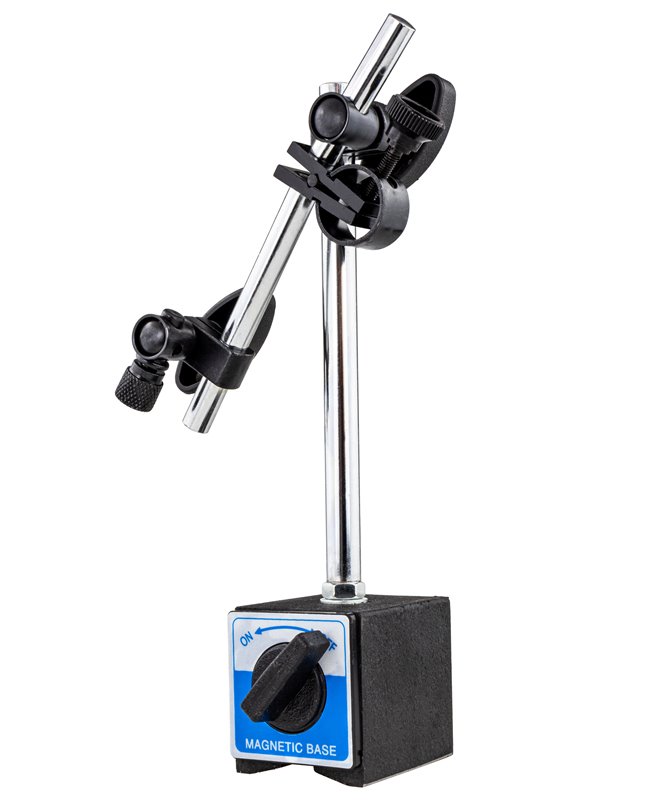

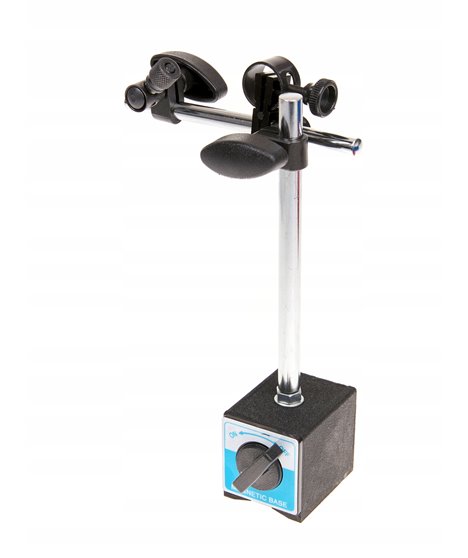

Statyw magnetyczny do czujnika zegarowego – podstawa ON/OFF i trzy regulowane ramiona

🧲 Statyw magnetyczny do czujnika zegarowego to solidny uchwyt, który zapewnia stabilne mocowanie i precyzyjne ustawienie czujnika podczas pomiarów. Mocny magnes wbudowany w podstawę z przełącznikiem ON/OFF pozwala szybko przymocować statyw do stalowej powierzchni, a trzy ramiona z regulacją kątów umożliwiają dokładne ustawienie końcówki pomiarowej. Sprawdzi się m.in. przy pomiarze bicia tarcz hamulcowych.

Czujnik zegarowy mierzy odchyłki rzędu setnych części milimetra, dlatego musi być nieruchomy względem mierzonego elementu. Trzymanie go w ręku czy prowizoryczne mocowanie daje fałszywe wyniki. Statyw magnetyczny przyczepiasz do stalowego elementu – zwrotnicy, blatu, stołu obrabiarki – i ustawiasz czujnik dokładnie tam, gdzie potrzebujesz.

Dlaczego to ma znaczenie? Precyzyjny pomiar wymaga stabilnego punktu odniesienia. Nawet niewielkie drgania lub przesunięcie uchwytu zniekształcają wynik i prowadzą do błędnej diagnozy – np. niepotrzebnej wymiany tarcz lub przeoczenia bicia. Mocna podstawa i ramiona blokowane oddzielnie gwarantują, że czujnik pozostanie w ustawionej pozycji przez cały pomiar.

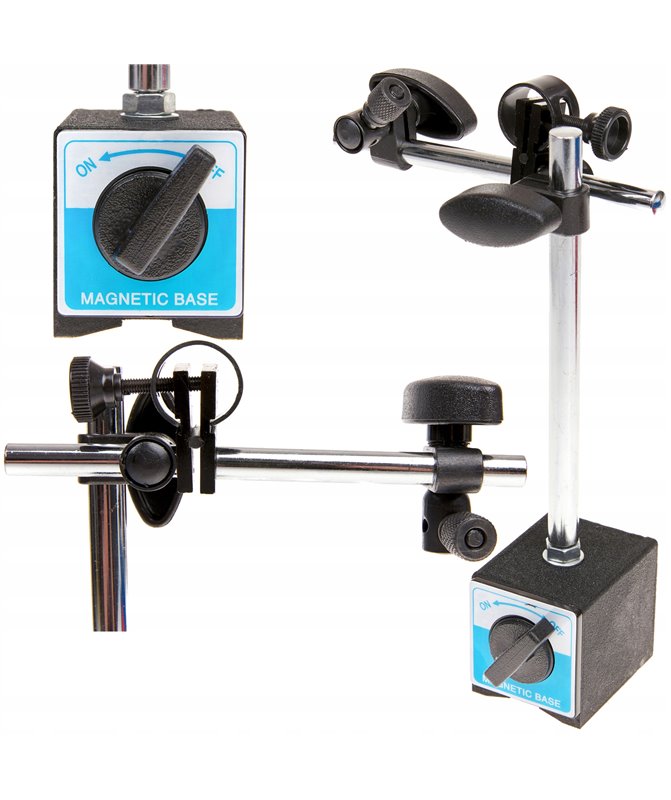

Statyw ma podstawę magnetyczną 50 × 65 × 55 mm z przełącznikiem ON/OFF, trzy ramiona o długości 170, 90 i 50 mm, blokowane oddzielnie, oraz regulację 0–160 mm w pionie i 0–70 mm w poziomie. Kąty regulujesz przy pryzmie, na łączeniu ramion i przy czujniku. Czujnik zamocujesz na trzpieniu Ø 8 mm lub przez tylne ucho z otworem Ø 6 mm. Wysokość statywu z podstawą to ok. 235 mm.

To wyposażenie dla warsztatów samochodowych, zakładów obróbki metali i działów kontroli jakości. W połączeniu z czujnikiem zegarowym tworzy kompletny zestaw do precyzyjnych pomiarów.

Najważniejsze zalety:

• ✅ Magnes z przełącznikiem ON/OFF – szybkie mocowanie i zdejmowanie.
• ✅ 3 ramiona blokowane oddzielnie – precyzyjne ustawienie czujnika.

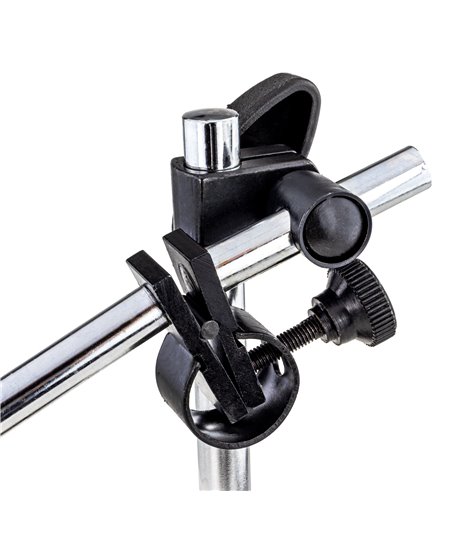

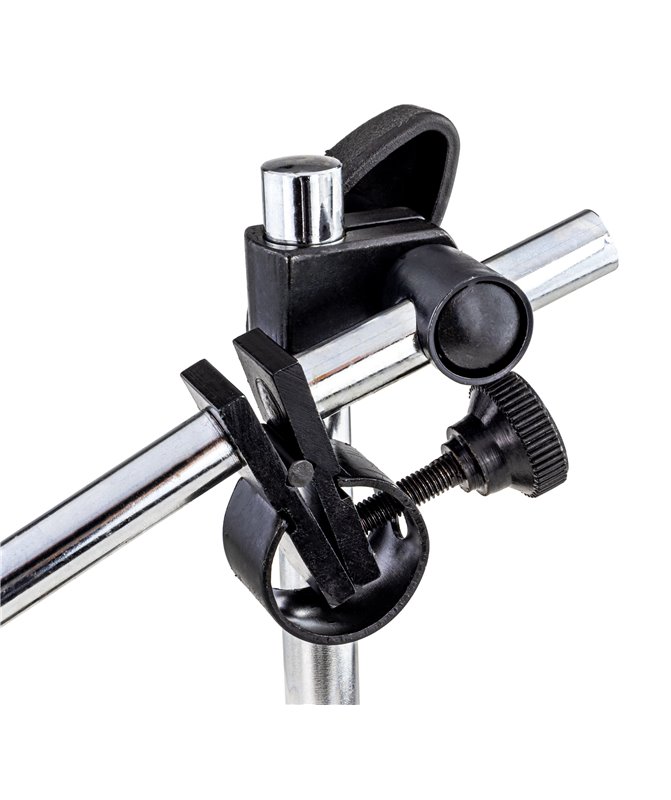

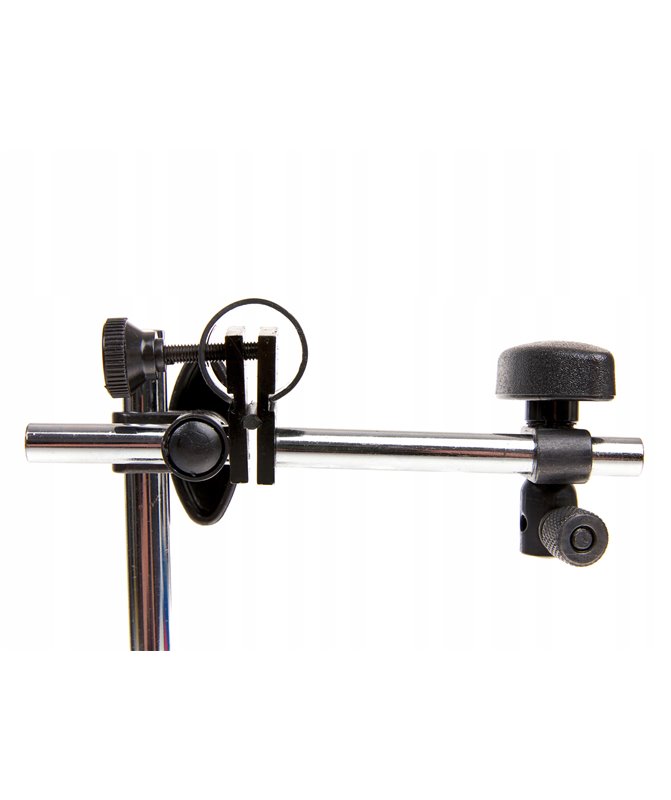

• ✅ Regulacja kątów w trzech punktach – przy pryzmie, na łączeniu i przy czujniku.
• ✅ Dwa sposoby montażu czujnika – trzpień Ø 8 mm lub ucho Ø 6 mm.
• ✅ Duży zakres regulacji – 0–160 mm pionowo i 0–70 mm poziomo.
• ✅ Solidna podstawa – stabilność i powtarzalność pomiarów.

⚙️ Dane techniczne

🛠️ Zastosowanie

Statyw służy do mocowania czujnika zegarowego podczas pomiarów. Podstawę magnetyczną przymocujesz do czystej, płaskiej powierzchni stalowej.

• 🔩 Pomiar bicia tarcz hamulcowych – mocowanie przy zwrotnicy lub zacisku.
• 🔩 Luzy łożysk i wałów – pomiar luzu osiowego i promieniowego.
• 🔩 Obróbka metali – ustawianie przedmiotów na obrabiarkach.
• 🔩 Kontrola geometrii – płaskość i współosiowość.
• 🔩 Kontrola jakości – pomiary w przemyśle i automatyce.

📋 Jak używać – krok po kroku:

1. Oczyść powierzchnię – pod podstawę magnetyczną.
2. Ustaw podstawę – i włącz magnes przełącznikiem ON.
3. Zamocuj czujnik – na trzpieniu Ø 8 mm lub przez ucho Ø 6 mm.
4. Ustaw ramiona – tak, aby końcówka czujnika dotykała mierzonej powierzchni prostopadle.
5. Zablokuj ramiona – każde oddzielnie, i wyzeruj czujnik.
6. Wykonaj pomiar – po zakończeniu wyłącz magnes przełącznikiem OFF i zdejmij statyw.

⚠️ Ważne: silny magnes może przyciągać drobne elementy stalowe i przycinać palce – włączaj go dopiero po ustawieniu podstawy. Nie umieszczaj statywu w pobliżu nośników danych i urządzeń wrażliwych na pole magnetyczne. Przy pomiarach na obracających się elementach wyłączaj napęd podczas ustawiania czujnika.

❓ Najczęściej zadawane pytania

🔹 Jak zamocować czujnik?
Na trzpieniu Ø 8 mm lub przez tylne ucho z otworem Ø 6 mm.

🔹 Czy magnes można wyłączyć?
Tak – podstawa ma przełącznik ON/OFF.

🔹 Jak długie są ramiona?
170, 90 i 50 mm, każde blokowane oddzielnie.

🔹 Jaki jest zakres regulacji?
0–160 mm w pionie i 0–70 mm w poziomie.

🔹 Czy czujnik zegarowy jest w zestawie?
Nie. Statyw jest przeznaczony do czujników zegarowych, które dobiera się osobno.

🔹 Czy zmierzę bicie tarczy hamulcowej?
Tak – to jedno z głównych zastosowań statywu.
