Blokada rozrządu do silników 1.6 CRDi Smartstream, kody D4FE i D4FEU3, rocznik od 2018, walizka

Blokada rozrządu 1.6 CRDi Smartstream – kody D4FE i D4FEU3, od 2018 roku

🔧 Zestaw przeznaczony do pozycjonowania i blokowania wałków rozrządu, kół zębatych oraz wału korbowego podczas prac serwisowych. Dedykowany jest nowej generacji silników 1.6 CRDi Smartstream z paskiem rozrządu, stosowanych od 2018 roku. To narzędzie obowiązkowe przy każdej poważniejszej pracy przy rozrządzie.

Blokada rozrządu to narzędzie, bez którego prace przy rozrządzie sprowadzają się do zgadywania. Wał korbowy i wałki rozrządu muszą pracować w ściśle określonym wzajemnym położeniu – to ono decyduje, kiedy zawory otwierają się względem ruchu tłoków. Po zdjęciu paska albo łańcucha nic nie utrzymuje tego położenia: wałki obracają się pod naciskiem sprężyn zaworowych, a wał korbowy pod własnym ciężarem. Znaczniki fabryczne bywają starte albo zamalowane przy poprzedniej naprawie.

Konsekwencje przesunięcia są poważne. W silnikach o konstrukcji kolizyjnej – a takie są praktycznie wszystkie nowoczesne jednostki – przesunięcie faz nawet o jeden ząb powoduje, że zawory spotykają się z tłokami. W najlepszym razie kończy się to nierówną pracą i utratą mocy, w najgorszym pogięciem zaworów i naprawą kosztowniejszą niż wartość samochodu. Koszt narzędzia jest nieporównywalnie niższy od kosztu naprawy silnika.

Największą wartością tego kompletu jest to, że obejmuje narzędzia odpowiadające fabrycznym numerom OEM – blokadę wałka rozrządu (09240-2U400), blokadę wału korbowego (09240-2U100), przyrząd do napinacza (09240-2U500) oraz trzpień blokujący wałek (09240-2U300). Dokumentacja serwisowa odwołuje się właśnie do tych numerów, więc bez trudu sprawdzisz, czy masz narzędzie opisane w procedurze naprawy. Dopasowanie do konkretnej rodziny jednostek decyduje o przydatności zestawu.

Warto zwrócić uwagę na przyrząd do napinacza. Przy nowoczesnych jednostkach napinacz paska ustawia się na konkretną wartość, a nie „na oko" – od tego zależy zarówno trwałość paska, jak i prawidłowa praca rozrządu. Narzędzia wykonano ze stali oksydowanej i aluminium, a całość dostarczana jest w walizce z tworzywa sztucznego. Trwałość wymiarowa narzędzia ma tu takie samo znaczenie jak sama wytrzymałość.

Najważniejsze zalety:

• ✅ Dedykowany silnikom Smartstream – nowa generacja jednostek 1.6 CRDi. Pewność prawidłowego ustawienia.
• ✅ Odpowiedniki numerów OEM – zgodność z dokumentacją serwisową. Zgodność z procedurą serwisową.
• ✅ Przyrząd do napinacza – prawidłowe napięcie paska. Praca zgodna z zaleceniami producenta.
• ✅ Blokady wałka i wału korbowego – pełne ustalenie położenia. Narzędzie posłuży przez lata.
• ✅ Stal oksydowana i aluminium – trwałe wykonanie. Jedno narzędzie do wielu pojazdów.
• ✅ Walizka w zestawie – komplet nie rozjeżdża się po skrzynce. Porządek w wyposażeniu warsztatu.

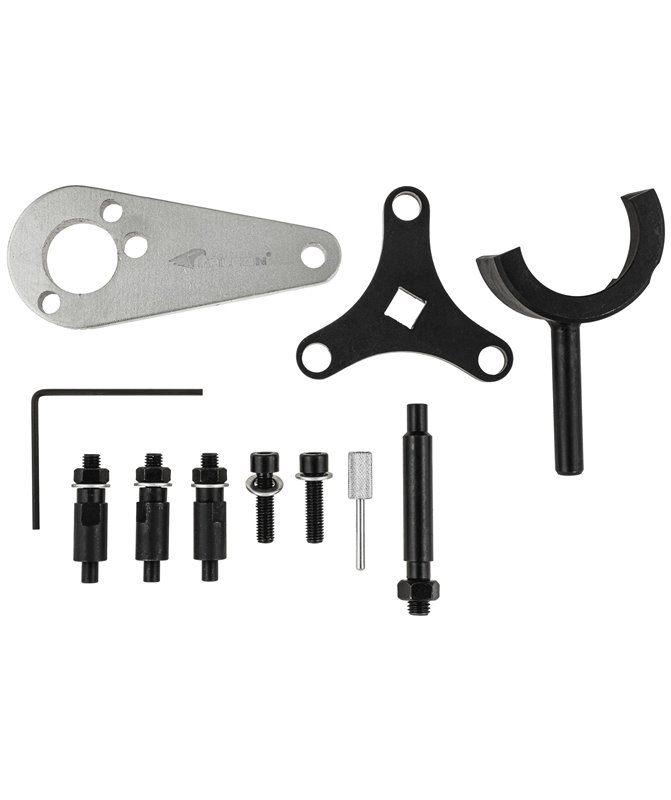

📦 Skład zestawu

• Blokada wałka rozrządu – odpowiednik OEM 09240-2U400.
• Blokada wału korbowego – odpowiednik OEM 09240-2U100.
• Przyrząd do napinacza – odpowiednik OEM 09240-2U500.
• Trzpień blokujący wałek – odpowiednik OEM 09240-2U300.
• Adaptery, tuleje, śruby i klucz imbusowy – elementy uzupełniające.

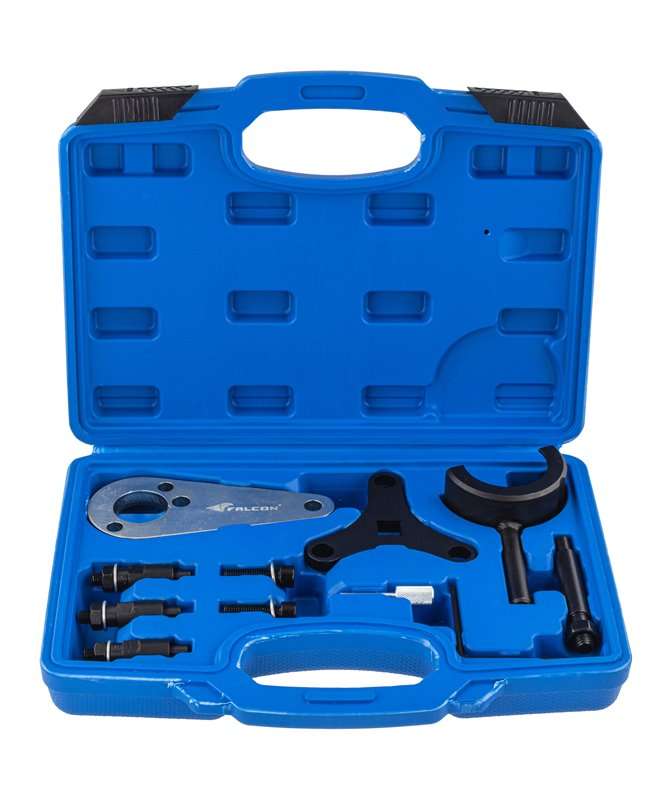

• Walizka transportowa – z tworzywa sztucznego.

⚙️ Dane techniczne

🛠️ Zastosowanie

Zestaw przeznaczony jest do prac przy rozrządzie w silnikach 1.6 CRDi Smartstream. Przed zakupem porównaj kod silnika swojego pojazdu z wykazem – to on, a nie sam model, decyduje o zgodności.

• 🔩 i30 od 2019 oraz i40 od 2018 – jednostki Smartstream z paskiem. Częsta naprawa w serwisie.
• 🔩 Kona od 2018 i Tucson od 2018 – nowsze roczniki. Wymiana paska co kilkadziesiąt tysięcy kilometrów.
• 🔩 Ceed, ProCeed i XCeed od 2018/2019 – rodzina kompaktowa. Prace przy głowicy i napinaczu.
• 🔩 Optima od 2018 – jednostka wysokoprężna 1.6. Serwis okresowy jednostki.
• 🔩 Sportage od 2018 – wersje z silnikiem CRDi. Naprawy wykonywane na miejscu.
• 🔩 Stonic od 2018 – mniejsze modele z tą samą jednostką. Podstawowe zastosowanie narzędzia.

📋 Jak używać – krok po kroku:

1. Sprawdź kod silnika swojego pojazdu i porównaj go z wykazem obsługiwanych jednostek. Ten sam model bywa produkowany z różnymi silnikami.
2. Postępuj zgodnie z dokumentacją serwisową konkretnego silnika – procedura różni się między jednostkami. Procedura różni się między jednostkami.
3. Ustaw silnik w położeniu przewidzianym przez producenta, obracając wałem korbowym w kierunku pracy. Położenie musi odpowiadać punktowi odniesienia.
4. Osadź elementy blokujące w przewidzianych otworach, bez używania siły. Opór oznacza nieprawidłowe położenie.
5. Wykonaj naprawę, a następnie usuń wszystkie elementy blokujące. Pozostawiony trzpień niszczy silnik przy rozruchu.
6. Obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po dwóch obrotach potwierdza poprawność.

⚠️ Ważne: prace przy rozrządzie to naprawa, w której błąd kończy się zniszczeniem silnika – jeśli nie masz doświadczenia i dokumentacji serwisowej dla konkretnej jednostki, zleć ją warsztatowi. Blokady służą wyłącznie do ustalania położenia, nigdy do przytrzymywania wałków przy odkręcaniu śrub: przyłożenie momentu do zablokowanego wałka łamie trzpień albo uszkadza wałek. Nigdy nie obracaj wałem korbowym przy założonych blokadach i nie wciskaj trzpieni na siłę – jeśli nie wchodzą swobodnie, położenie silnika jest nieprawidłowe. Wałem obracaj zawsze w kierunku normalnej pracy silnika. Po zakończeniu pracy upewnij się, że wyjąłeś wszystkie elementy blokujące, zanim uruchomisz silnik. Napinacz paska ustaw zgodnie z wartością podaną w dokumentacji serwisowej, korzystając z przyrządu z zestawu.

Warto wiedzieć, dlaczego przy tej naprawie nie wystarczą same znaczniki na kołach pasowych. Fabryczne oznaczenia bywają starte, zamalowane przy poprzedniej naprawie albo niewidoczne bez demontażu kolejnych elementów. Co gorsza, przy jednostkach z fazowym ustawieniem wałków nie da się na ich podstawie sprawdzić, czy wałek nie przesunął się względem koła zębatego. Blokady mechaniczne działają inaczej: albo trzpień wejdzie w otwór, albo nie — nie ma tu miejsca na interpretację ani na pomyłkę o ząb.

❓ Najczęściej zadawane pytania

🔹 Do jakiego silnika przeznaczony jest zestaw?
Do 1.6 CRDi Smartstream o kodach D4FE i D4FEU3, w pojazdach od 2018 roku. Kod silnika znajdziesz w dowodzie rejestracyjnym lub na tabliczce.

🔹 Czy zestaw pasuje do starszych jednostek 1.6 CRDi?
Nie. Dedykowany jest nowej generacji Smartstream – przed zakupem porównaj kod silnika. Zakres zastosowania warto sprawdzić przed zakupem.

🔹 Co znajduje się w zestawie?
Blokada wałka rozrządu, blokada wału korbowego, przyrząd do napinacza, trzpień blokujący oraz adaptery, tuleje, śruby i klucz imbusowy. Przy wymianie paska wymienia się też rolki i napinacz.

🔹 Czy narzędzia odpowiadają fabrycznym?
Tak – producent podaje odpowiedniki numerów OEM, do których odwołuje się dokumentacja serwisowa. To najczęstsza przyczyna nieudanej naprawy rozrządu.

🔹 Czy blokadą można przytrzymać wałek przy odkręcaniu śruby?
Nie. Blokady służą wyłącznie do ustalania położenia – przyłożenie momentu łamie trzpień albo uszkadza wałek. Dokumentacja serwisowa odwołuje się do konkretnych numerów narzędzi.

🔹 Jak sprawdzić, czy ustawienie jest prawidłowe?
Po zakończeniu pracy obróć wałem korbowym o dwa pełne obroty i sprawdź, czy blokady ponownie wchodzą na swoje miejsce. Kontrola po zakończeniu pracy jest tu rzeczą podstawową.
